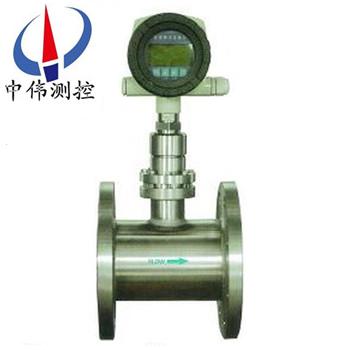

电池供电靶式流量计

•

电池供电靶式流量计是在传统隔离膜片式靶式流量计基础上，将新型应变传感器应用到靶式流量计上，同时采用zui新数字技术和微电子技术，将检测到的传感信号处理成与流量成正比的4-20mA信号输出，并通过双行大

一、产品概述：
ZW-BSL系列电池供电靶式流量计是应用单剪切悬臂梁测力工作原理，通过力传感器测量弹性应力变量，并结合机电一体化测控技术，经高精度的传感器获取与流量一致的信号，此信号经高精度A/D转换器、微处理器CPU、D/A转换器等处理运算，输出现场液晶显示、4～20mA、脉冲、RS232/485、实现工况流量过程计量测控。
测量管内接触流体无可动部件，测量精度可以与容积、质量流量计相媲美，同时还具备抗震、抗杂质的特性，特别是应用与高粘度、高温度性，低雷诺数流体测量，效果******。

二、结构与工作原理：

1、结构

ZW-BSL系列电池供电靶式流量计主要由测量管（外壳）、新型传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，须***选用相适应的传感器，因此，用户提供准确的计量对象及参数，厂家选用合适的传感器是产品能否计量准确的关键。

2、工作原理

当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，靶板所受的作用力经靶杆传递，使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号：由流体流量特征的影响，流量与电桥产生的电压的平方成正比。其数学方式表达如下：

F=CdAρ/V2/2

式中：F阻流件所受的作用力（kg）

Cd物体阻力系数

A阻流件对测量管轴向投影面积（mm2）

ρ工况下介质密度（kg/m3）

V介质在测量管中的平均流速（m/s）

阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至传感器，传感器产生电压信号输出：V=KF

式中：V—传感器输出的电压（mV），K—比例常数，F—阻流件（靶）所受的作用力（kg），

此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

三、应用场合：
ZW-BSL系列电池供电靶式流量计除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看，具有极为广阔的适用性，即：
1、适用于各种管径：从Φ15～Φ2000mm至更大。
2、适用于高低温介质：从-196℃～+450℃。
3、适用于高压力工况：从0～42Mpa（表压）。

四、主要特点：
1、适用于各种管径：15-2000mm至更大。

2、适用于高低温介质：-196℃-+450℃。能准确测量各种常温、高温、低温工况下的液体、气体、蒸气，粘稠介质及各种流体介质的流量。
3、灵敏度******，能测量超小流量，其可测量低流速为0.08m/s。
4、适用于高压力工况：0-42Mpa。
5、无可动部件，准确度高。
6、重复性好，一般为0.1-0.08%，测量快速。
7、计量准确，精度高，总量测量可达0.2%。
8、抗振抗电磁干扰好，即可干式标定，又可砝码挂重法。
9、本体材质：碳钢，304,316,316L。
10、供电方式：3.6V锂电池；24VDC电源；双电源：3.6V锂电池+24VDC电源。
五、技术参数：
1、测量范围0-400t／h；
2、精度等级：0.5％FS 1.0％FS 2.0％FS；
3、输出信号：4～20mA 二线制输出与流量成线性关系；
4、供电电压：12～36VDC；
5、公称压力：1.6 2.5 4.0 6.4MPa；
6、环境温度：－30℃～60℃（特殊：-40℃～80℃）；
7、介质温度：普通型≤100℃（无散热片）；
高温型≤400℃（带散热片）；
8、接液材质：测量室为碳钢或1Cr18i9Ti；其余为1Cr18Ni9Ti；
9、外壳材质：铸铝；
10、法兰标准：DIN2501 特殊型由用户选择；
11、电缆接口：M20*1.5（内螺纹）；
12、防护等级：IP65；
13、负载特性：zui大负载电阻＝50*（电源电压－12）=600Ω@24V；
14、报警输出：集电极开路形式，zui大输入电流100mA，zui大开关电压30VDC，带有偏差带控制；
15、 脉冲输出：zui小脉宽50ms，可双路输出；
16、 zui大累积流量显示值50000单位，自动复位；
17、阻尼时间：1～100秒任意可调；
18、 防爆形式、防爆标志、防爆合格证编号。
六、安装说明：
1、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；
2、介质工作温度在+300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头（表头工作温度为-30至+70度），同理工作温度-100度以下的介质，也要采取防冻措施；
3、为保证流量计准确计量，要求设置前后直管段；
4、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；
5、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
6、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；
7、流量计壳体须***可靠接地，若无接地条件应向厂方说明。
七、正常工作的环境条件：
1、大气压：86～l06kPa；
2、周围环境温度：-20℃～+60℃（8℉～l40℉）；
3、周围环境相对湿度：≤95% RH（+25℃）；
4、隔爆型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1～T4组爆炸性气体混合物的1区、2区的危险场所；
5、本安型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1～T4组爆炸性气体混合物的0区、1区、2区的危险场所。
八、注意事项：
1、确定所需的常用流量，并按常用流量的1.5～2.5倍确定zui大流量。
2、指明安装法兰的标准，密封形式，尤其对特殊安装要求，应明确告之。
3、用户订货时，应说明被测流体的介质，并给出介质的密度。
4、如需测量特殊介质，除选用公司提供的测量管材料外，可直接推荐所需的测量管材料。
九、故障处理：
（流量计带故障自检程序，用户通过显示屏可查知部分原因！）
1、当管道内被测介质流速为零时，流量计示值瞬时流量值不为零，造成该现象的主要原因有：
a、安装前后流量计水平度不一致，以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在；
b、流量计长期运行，其传感器内部应力释放产生微变；
c、安装或运行过程中，严重过载造成零点飘移；
以上三种方式均可参照有关流量计清零的步骤和方法处理。
d、流量计壳体接地不良；
处理方法：用户重新接地。
e、靶片、靶杆与测具之间被杂物卡住；
处理方法：关闭流量计前后阀门，用工具松开流量计过度部件与测量管之间的连接螺栓，并轻轻的晃动过渡部件或取出，清理杂物后照原样复位即可。
2、流量计工作过程中示值出现非正常增大，造成该现象的主要原因有：
a、靶片以及靶杆上挂有丝状及带状杂物；
处理方法：参照处理杂物方法。
b、高结圬条件下，靶片和靶杆产生严重结圬，使受力元件靶板沿测量管轴线上投影面积增加，即靶片与测量管之间环形过流面积减少，进而在相同流量下，传感器受力增大，zui终导致流量示值非正常增加；
处理方法：取下过渡部件，用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。
3、计量误差大，造成该现象的原因很多，其zui主要的原因为以下几种：
a、安装时流量计与连接管道相对同心度出现较大错位，密封垫片未同心，从而形成节流阻件，极大影响被测介。
质流态；
处理方法：调整安装状态。
b、流量计前后直管段太短，并于流量计前直接安装了弯头，阀门等极大干扰被测介质流态部件；
处理方法：按照说明书要求进行安装或对流量计进行实地实流标定。
c、旁通管道泄漏 ；
处理方法：检查及更换旁通管路。
d、靶片上绕缠有带状杂物，增大了靶片受力；
处理方法：参照前面处理杂物方法。
4、流量计无示值或无发信号，其原因主要有以下四种：
a、电源接触不良或脱落 ；
处理方法：对于自带电池的流量计，检查电池是否装稳，触点是否良好，以及电池是否有电。对于外接电源，
应检查连接导线之间连接是否完好，导线是否导通，外供电源是否正常。
b、流量计电路损坏；
处理方法：返厂修理。
c、显示屏损坏 ；
处理方法：返厂更换。
d、用户信号接收系统故障；
处理方法：检查、排除故障。
5、流量计运行过程中示值一直为零，此种现象主要原因有：
a、受力元件(靶片)脱落，导致传感器无力感应；
处理方法：装配相同规格的靶片。
b、流量计传感器无电压输出信号 ；
处理方法：首先判断传感器是否损坏，具体的方法是看传感器数据有无变化。
c、被测介质流量太小，低于流量计的zui小刻度流量；
处理方法：返厂重新更换受力元件。

十、参数对照表：

十一、选型编码：

选型示例：

ZW-BSL-50EQCDPIXN含意为：靶式流量计为电池供电型，测量介质是气体，公称口径50mm，介质温度为常温，公称压力为2.5MPa（法兰规格）带压力补偿，4～20mA电流输出，防爆标志为本安型,测量管材料是不锈钢。

选型说明：

a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；

b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；

c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明；

d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的***高工况温度；

e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；

f、用户需要特殊测量管材质，应加以说明。
