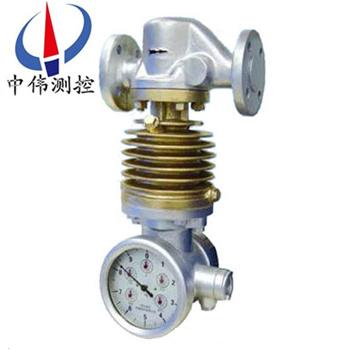

直读旋翼式蒸汽流量计

•

直读旋翼式蒸汽流量计是原型蒸汽流量计的革新产品，由于采用了行星传动的新型结构来调整压力补偿刻度，压力补偿刻度盘刻度间隔变宽，使得微量压力的变化补偿得以实现，从而保证了流量计的计量精度。显示方式由于采用

一、产品概述：

ZW-LFX系列直读旋翼式蒸汽流量计主要用来计量工业生产过程中饱和蒸汽和微过热蒸汽流量，它能现场直接显示蒸汽实际质量的累积量，也能实现远传累积显示，在管道蒸汽压力变动时通过简便调整压力装置即可保证准确计量，其测量范围广、精度高、寿命长、结构简单、工作可靠、操作方便等优点，适用于能源计量。

二、工作原理：

ZW-LFX系列直读旋翼式蒸汽流量计主要是用来计量工业生产过程中饱和蒸汽和微过热蒸汽流量的仪表。主要有节流体、阻尼器和指示器三大部件组成，是一种差压---分流原理是仪表。

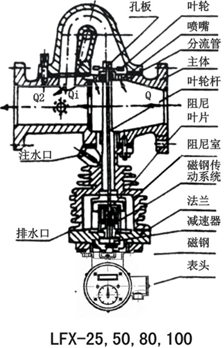

当蒸汽进入本体后，因孔板或喷嘴的节流作用，其中一部分蒸汽经分流进入本体的斜孔分流管道，喷射旋翼叶轮，形成一个转矩，叶轮轴下部装有阻尼叶片，阻尼叶片在注满水的散热器体内旋转，使叶轮的旋转受到阻尼作用，这样叶轮就能有效地吸收射流的动能，使叶轮轴在叶轮的转矩和阻尼片的制动转矩相平衡的转速下旋转。进入本体的蒸汽是按一定比例分流到分流管道中的，而叶轮的转速与分流量大小成正比关系，所以叶轮的转速与通过的全部蒸汽流量也是成正比关系，叶轮轴的旋转借助减速齿轮改变至合适的速度，再通过磁性联轴器传至计数器的指针，在表盘上即可直接读出蒸汽的流量数值。配装脉冲发生器，便可实现远传显示。具体如图：

三、应用场合：

ZW-LFX系列直读旋翼式蒸汽流量计是测量蒸汽的专用仪表，可准确测量过热蒸汽和饱和蒸汽的累积流量。通过计数器表盘可直接读出蒸汽通过此表的全部重量，亦可输出脉冲讯号，连接二次仪表远传。适用于石油、化工、轻工、冶金、纺织、食品、医药等各使用蒸汽单位计量蒸汽流量。

四、主要特点：

1、测量流量范围广，能准确测量饱和蒸汽和微过热蒸汽（过热度不超过20℃）的流量。

2、在管路中安装这种流量计，只要改变喷嘴或孔板就能够很容易地改变流量范围。

3、能直接读出累计流量，也能实现远传显示。

4、当工作压力改变时，通过压力调节装置，可以保证计量准确。

5、设计简单、结构牢靠、维修方便。

五、技术参数：

1、测量介质：饱和蒸汽、微过热蒸汽（过热度≤30℃）；

2、公称通径：DN25、DN50、DN80、DN100；

3、zui高工作温度：240℃；

4、使用压力范围：0.05～1.6MPa；

5、补偿方式：手动压力补偿；

6、读数方式：现场直读；

7、安装方式：水平安装。须***安装在一段水平直管段上，其指示器须***位于管线之下，前后直管段长度符合要求（前10DN后5DN）。另蒸汽须***按本体壳上箭头指示方向流入。

六、安装与使用说明：

1、流量计须***安装在一段水平直管线上，其前管段线长度不得小于公称通径的10DN，后段直管线长度不得小于公称通径的5DN。管道内径须***与流量计的公称通径相同。切不可把流量计安装在管线的zui低处，流量计的指示器须***垂直于管线下方。

2、蒸汽流量向须***按流量计本壳体凸出箭头指方向，不得反向。用户为读数方便，需改变表盘方向时，可旋下紧固指示器的两只M10×28螺栓，将整个指示器旋转90°或180°，再将螺栓紧固于其它两孔即可。但不得逆向拨动磁钢，以免松动造成积算失误。

3、整机在安装之前，须***将两侧管道清洗净，以免污物进入流量计体内造成堵塞。

4、流量计运转之前，须***打开阻尼室体顶端的两个注水丝堵，将阻尼室内注满清水后紧固，否则转子转速过高会造成整机损坏和积算失误。

5、一切准备工作完毕之后，缓缓开启前后阀门，待工作正常后，在将阀门开到需要的开度。严禁开启太快，以免转子受到突然冲击后受损。

6、流量计在环境温度低于零度停止工作时，为防止阻尼室内水结冰，须***将阻尼室内水从排水口放出。若在严寒条件下工作时为防止阻尼水冻结，可在阻尼室体外包上足够的保温层，或在阻尼室内注满防冻液（含甘醇50%的水溶液）。

7、表盘读数：本仪表根据不同的口径、孔板设有10kg、100kg两种表盘。图3a所示为10kg表盘，它的长指针每转一周为10kg，其长短针均按顺时针方向旋转，以10：1的比率进位，长指针走一周，*短针走一格。*短针走一周，第二短针走一格……，依此类推，待第五短针走完一周后，各指针均回复到零位。

DN25仪表须***用标定修正系数来教正数值，既把表的读数乘上标定修正系数，得出实际蒸汽流量，其公式为：G=G′·λ；G:实际流量（kg）G′：表指示流量（kg）：λ：指定修正系数。λ   的值是由标定时得出，出厂时在铭牌上注明。

8、压力调整：为保证在蒸汽压力变化时的计量精度，在指示器内设有压力补偿调整机构，其压力调整的刻度指示应与流经本壳体的蒸汽压力相一致，如不一致时，须调整到一致。调整方法；打开后盖（2），松开背母（5）旋动标尺杆（4）将圆刻度盘（3）上的压力指示刻度线对准标尺（1）上相应的压力值（与工作压力值相符合）而后拧紧背母。

七、使用与维护注意事项：

1、流量计运行使用前,须***向阻尼室内注满干净清水.首先将两个注水螺丝拧下来（避免内腔气体排不净,水装不满）,然后向阻尼室内注满干净清水.否则,将导致仪表损坏或降低仪表精度和寿命；

2、流量计停止运行时,须***将阻尼室内的水从排水口放净,以防冬季水结冰冻坏仪表和防止水对仪表的腐蚀；

3、流量计在环境温度0℃以下使用时,应在阻尼室内的水中加入适当的防冻液（阻尼液为浓度为50%的乙二醇溶液）；

4、安装流量计前,应将管路冲洗干净,防止脏物随蒸汽进入仪表造成仪表损坏.蒸汽流量计投入运行时,应逐渐打开阀门,不要突然开大阀门,以免损坏零件；

5、投入使用时,应根据蒸汽工作压力,调整补偿刻度,使补偿刻度值与实际工作下的工作压力一致,以保证流量计的使用精度。

八、额定流量表：（单位：kg/h）

九、公称压力及工作温度：

十、外形尺寸及安装方式：
1、外形尺寸

2、安装方式：
本仪表安装方便，安装时请注意以下事项：
1、流量计须***安装在蒸汽管线水平直管线的中心线上，其流量计进口端直管段长度不小于10DN，出口端直管段长度不小于5DN。
2、流量计开始运行前，须***从注水口注满清水。
3、当流量计在环境温度0℃以下使用时应注意防冻，注入散热器中的清水应使用不冻液（约含50%甘醇的水溶液）来代替。

十一、选型编码：

举例：ZW-LFX-50/2    说明：旋翼式蒸汽流量计，公称通径50mm，2号节流元件。

十二、设计选用及订货须知：

1、使用蒸汽应是饱和蒸汽或微过热蒸汽（过热度不超过20° ）；

2、在流量计的公称压力范围内选择近似流量范围或常用工作流量；

3、若选口径与实际管径不符，应改造管路，但须***满足直管段要求；

4、是否配远传仪表及型号；

5、若无选择和安装经验，我单位可协助选型。
