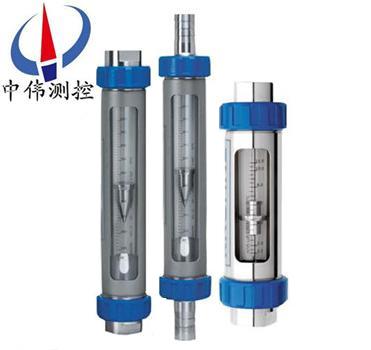

卫生型玻璃管转子流量计

•

卫生型玻璃管转子流量计是带有刻度且透明的玻璃管，能直接观察被测量介质流动状态的指示型流量计。适用于测量单相非脉动液体流体的流量。广泛应用于食品、制药、化工等行业。

一、产品概述：

ZW-LZB/()W系列卫生型玻璃管转子流量计是带有刻度且透明的玻璃管，能直接观察被测量介质流动状态的指示型流量计。适用于测量单相非脉动液体流体的流量。与被测量介质接触的部位（除玻璃管外）均采用0Cr18Ni9或0Cr17Ni12Mo2材料生产，具有较强的耐腐性能，可检测酸、碱、氧化剂和其它腐蚀性的液体的流量，而在流量计上配备卫生型快装卡箍接头，方便了现场安装、维修。

二、工作原理：

ZW-LZB/()W系列卫生型玻璃管转子流量计的测量部分是由一直垂直安装的锥犁玻璃管和在管内可以上下移动的浮子组成。当具有一定动能的被测量介质流经锥犁玻璃管时，被测量介质的浮力将具有几何形状的浮子浮起时，浮子的读数位置与对应在锥犁玻璃管上的流量刻度线想配合，就能读出此时通过管道内流体的瞬时流量，随着流体动能的变化，浮子的位置也在不断的变化，而对应的读数值也在变化。

三、主要特点：

1、压力损失小。在使用的过程中，能够被充分的利用，无需好多太多的力气，所有的压力都可以被充分的运用，不会有任何的损失。

2、性能可靠。玻璃转子流量计在运行中，不会频繁出现故障，会保证良好的运作。当人们在使用的过程中，不用为它的运行而担忧。良好的性能，可靠性高，可以放心的被使用。

3、结构简单，安装使用方便。玻璃转子流量计的结构较为简单，安装很是方便，可以在短时间内被安装好。

4、价格便宜。购买玻璃转子流量计的价格便宜，具有很大的价格优势。

四、技术参数：

1、通径：DN2～100mm；

2、测量范围：水 （20℃）：1L/h～100m3/h、气 （101325Pa，20℃）：16L/h～3000m3/h；

3、量程比：10∶1；

4、精度等级：1.5级，2.5级，4级；

5、公称压力：DN4～10 1.0MPa、DN15～50 0.6MPa、DN80～100 0.4MPa；

6、工作温度：≤120℃；

7、连接方式：软管、金属管、法兰（GB/T9119-2000）；

8、材质说明：法兰、浮子、导杆、支承板及螺栓等均为不锈钢304（1Cr18Ni9Ti）,型号为LZB-B。

接液材质如需选用316，则型号为LZB-Bo，需定做。

如需不锈钢内衬PTFE，则型号为LZB-BF（或BoF）,需定做。

五、安装使用说明：

如何正确选用流量计是一种使用简单、读数方便、用途十分广泛的瞬时流量测量仪表。在环境保护设备仪器这个范畴里用量多达三万余台/年。因此，选好、用好这种仪表，极为重要。

1、品种及选用

玻璃转子流量计根据它的用途和适应范围可分为：普通型、带筋维管型，微小流量及小外形型、耐腐型、实验室型、保温型、报警型和耐高压型八个系列。按照******制订的仪表系列型谱，不论哪个系列，zui多包括从1毫米到100毫米共12个口径数，可测量的流量范围是：液体（水）0.1毫升/分～40立方米/时，气体（空气）1毫升/分～1000立方米/时。用于环保仪器配套的玻璃转子流量计一般口径不超过10毫米，测量的流量属小流量范围。

2、刻度修正

玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。但在流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。

考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。由于气体介质的粘度很小，故而讨论时略去粘度影响。实践证明，这不影响修正后的精度。

六、选型注意事项：

1、测量的对象。即测量介质种类、压力大小、化学性质。如液体介质、气体介质，对具腐蚀性的介质则应选择耐腐玻璃转子流量计。

2、流量计本身性能。上述条件确定后一般讲，若价格没有大的变化，可优先选用针阀置于流量计上部的；有较大流通孔的，是直接流量刻度的；结构简单的；外部尺寸较小的等等。如是小流量范围，则可选用球浮子式，因它测量时稳定、不易积尘、精度较高、互换性好。

3、根据价格选用。一般讲，精度高的价格高。要根据测量目的选用仪表精度等级，如只须控制测量介质通过量，经试运行调整，以后需始终稳定这个通过量，那么精度就是次要的。

4、流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。

七、外形尺寸：

八、规格型号及流量参数：

九、选型编码：

十、设计及订货须知：

1、请提供管道尺寸、壁厚、材质要求、精度要求；

2、请提供液体或气体状况，如名称，常用温度，常用工作压力，常用流量，密度，粘度等；

3、选择防腐型时，应注明被测腐蚀性介质和浓度百分比等；

4、如有特殊要示，请与我公司销售部。

售后服务承诺：

1、我公司所售系列流量计系列产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品, , 出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
