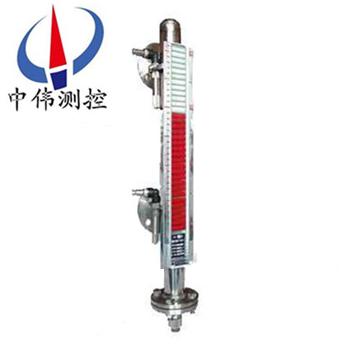

保温夹套型磁翻板液位计

•
•

保温夹套型磁翻板液位计属多功能融合为一体仪表。它将液位变化传递给现场指示器指示出液位的实际高度。并可配有液位报警器和液位远传装置。液位报警器可实现液位上下极限值控制、限位报警和事故联锁。液体远传装置可

一、产品概述：

ZW-UHZ-51B系列保温夹套型磁翻板液位计是一种新颖的保温液位检测仪表，它利用蒸汽夹套、循环水夹套和真空夹套使液体始终工作在某一温度下。适用于石油、化工等系统中需要防冻、保温及加热场合的液位测量。该液位计指示清晰，观察方便，就地指示形式为红白翻柱。如配我厂生产的电阻型、电流型、开关型远传配套仪表，或连接DCS、PLC系统或配上智能光柱数显控制仪表，则可更方便地实现远距离检测、控制和报警。

二、工作原理：

1、基本型

ZW-UHZ-51B系列保温夹套型磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的长久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

2、上下限开关输出

利用磁性浮子随液位移动，使安装在液位计立管设定位置上开关动作，实现开-关控制或报警。

3、电远传

在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

三、应用场合：

ZW-UHZ-51B系列保温夹套型磁翻板液位计与生产的液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。因此它被广泛地应用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中，对各种地罐、箱等容器中介质的液位进行指示和控制。

四、主要特点：

1、适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易；

2、加装液位传送器及磁性开关，不须停机可随时安装或调整；

3、若电源中断，现场磁性开关亦不受影响，准确性高；

4、每10公分加一不同颜色的色片，使液位容易辨识；

5、适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业。

五、技术参数：

1、正常工作条件：

a、环境温度：－25℃～70℃；

b、相对湿度：5%～100% （包括凝露和直接湿）；

c、大气压力：86KPa～108KPa；

2、测量范围：500mm～6000mm分档；

3、测量精度：翻柱式指示器±10mm；

4、工作压力：1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa、10MPa、16MPa；

5、介质密度：0.5g/cm3～1.8g/cm3分档；

6、介质粘度：≤0.05Pa?s ；

7、介质温度：-25～80℃ 、（高温型0～200℃）、（高温型0～450℃）；

8、跟踪速度： ≤0.8m/s；

9、接触介质材料：1Cr18Ni9Ti   聚四氟乙烯；

10、控制点误差：±10mm；

11、回      差：不超过基本误差；

12、重复性误差：不超过基本误差；

13、开关控制点的接点容量： DC24V或AC220V;1A（纯阻性负载）；

14、控制点间zui小间距（mm）：60；

15、外壳防护等级：IP65；

16、显示仪表：数字显示表（可设定上下限报警及输出4～20mA信号）；

17、防爆等级：dⅡCT6。

六、附加功能选择项：

1、磁性限位开关：

常开型：高于报警点合并；

常闭型：高于报警点断开；

开关容量：250VAC1A（阻性）250VAC0.3A；

开关寿命：100000次。

2、液位变送器：

输出电流：4-20mADC；

分辨率：±1-±10mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

3、智能液位变送器：

输出电流：4-20ADC；

分辨率：0.2mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

七、类型选择:

蒸汽夹套和水循环夹套：是在液位计主体管外增加一层筒体，供蒸汽、循环水或导热油流通；

真空夹套：是在液位计主体管外增加一层真空筒体，以使被测量介质与外界隔热；

电夹套：是在液位计主体管外缠绕电伴热线圈，通电给介质加热；

用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

适用于各类液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。

八、系统构成及接线：

1、上下限开关输出：

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传：

由测量单元和变送单元两部分组成。

3、本安防爆：

a 带本安防爆，上、下限开关输出型：

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。

b 带本安防爆远传型：

适合使用于∏类电气设备（工厂用）、C级气体，表面温度组别T4（135℃）。

c 使用注意事项：

①变送器外壳设有外接地，用户使用时须***可靠接地。

②安全栅的使用应遵守有关使用说明内容。

③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF。

九、使用维护：

使用：

1、配套仪表及附件详细内容具体见相应仪表附件说明书。

2、为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其有吸顺，仪表即可正常工作。

3、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。

4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。

5、液位计投入远行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

维护：

1、液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

2、根据介质情况，可定期清洗主导管，清洗管内沉积杂质。

3、对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！

4、对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。

十、使用注意事项：

1、配套仪表及附件详细内容具体见相应仪表附件说明书。

2、为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其有吸顺，仪表即可正常工作。

3、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。

4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。

5、液位计投入远行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

十一、选型及安装方式：

1、须***先了解自己的设备运行的场合，测量介质是什么，即使自己不知道需要什么材质，我司也可以根据介质确定设备所用材质。

2、当配有远传配套仪表时需做到如下几条、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定(禁用铁质)；远传配套仪表上感应面应面向和紧贴主导管；远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线需单独穿保护管敷设或用屏蔽二芯电缆敷设；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

3、应根据介质情况，不定期清洗主导管清除杂质；

4、对超过一定长度(普通型＞3米、防腐型＞2米)的液位计、需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；

5、安装位置、应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

6、调试时、应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；磁翻板液位计在市面上也有其他叫法，也叫磁性翻板液位计，又或者是磁翻柱液位计，又叫磁性浮子液位计等。但是他们的订购需要知道的参数是一定的，比如腐蚀性的介质需要防腐的材质，防腐的等级根据介质的腐蚀性等级等量变化。又比如，自己设备的特殊情况，决定了磁翻板液位计的安装方式，因为有的场合不适合或者根本不适用某种安装方式。

十二、选型编码：

十三、设计订货时请提供下列数据：

1、型号规格；磁翻板位计：ZW-UHZ系列；

2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；

3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离，或者看一下已经使用的产品的标尺刻度；

4、工作压力：承受压力；

5、工作温度：测量液体的温度；

6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；

7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；

8、法兰标准：法兰的公称通径，使用常规的法兰是DN20或DN25；

9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。

售后服务承诺：

1、我公司所售液位计系列产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
