缆式导波雷达液位计

•

缆式导波雷达液位计由于测量原理简单，可以不带料调整，从而节省了大量调试费用。测量缆或棒可以截短，使之更加适应现场的应用。对于蒸汽不敏感，即使在烟雾、噪音、蒸汽很强烈的情况下，测量精度也不受到影响。不受

一、产品概述：

ZWRD701系列缆式导波雷达液位计运用xj****的雷达脉冲波测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。

二、工作原理：

ZWRD701系列缆式导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。即使工况情况比较复杂，存在虚假回波，用新的微处理技术和调试软件也可以准确的分析出物位的回波。

1、输入：

反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比：D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为：L=E-D；

2、输出：

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；

3、测量范围：

F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳zui底部附近无法准确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；

4、注意：只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物 位的可靠测量。

三、数据处理：

ZWRD701系列通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。

四、应用场合：

ZWRD701系列缆式导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外******产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

五、主要特点：

1、无盲区，高精度。

2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。

4、安装简便，牢固耐用，免维护。

5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。

6、测量灵敏，刷新速度快。

7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。

六、技术参数：

1、量程： 缆：30m/棒：6m；

2、钢缆/棒直径：￠6mm/￠10mm；

3、过程温度：-200～400℃；

4、过程压力：真空～400bar；

5、工作频率：100MHz-1.8GHz；

6、重复性：±3mm ；

7、分辨率：1mm；

8、采样：回波采样54次/s；

9、 响应速度：>0.2S（根据具体使用情况而定）；

10、精度：<0.1%；

11、输出电流信号：4-20mA ；

12、通讯接口：HART通讯协议；

13、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；

14、电源：24VDC（±10%）

15、纹波电压:1Vpp；

16、外壳防护等级：IP68；防爆等级：EXiaIICT6。

七、安装指导说明：

下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。

安装位置：

1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；

2、不要安装在金属罐中间；

3、不要装在下料口处；

4、选择探头长度时，注意探头底部距罐底约大于30mm；

5、注意介质温度。

罐内障碍物：

1、安装时注意探头距离障碍至少200mm。

干扰的祛除：

1、干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果；

2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。

液体标准安装：

对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下：

卓越的可靠性；

1、可用于介电常数大于等于1.4的任何介质，测量与介质的导电性无关；

2、罐内障碍物及短管尺寸不影响测量；

3、比杆式探头能承受的横向压力高；

4、对于高粘度的介质，建议使用杆式探头。

卧罐及立罐上的安装：

1、管式探头及杆式探头可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；

2、安装及固定方式同固体粉仓测量；

3、对距罐壁的距离无限制，只要避免探头接触罐壁；

4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。

腐蚀性介质测量：

1、如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量。

八、调试方法：

可以通过三种方式调试：

1、通过显示调整模块PM；

2、通过调试软件SOFT；

3、通过HART手持编程器。

通过SOFT软件调试：

无论那种信号输出，4-20mA/HART，雷达传感器都可以通过软件进行调试。采用SOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。

使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。

九、环境所造成影响的因素有：

1、障碍物的影响。

如果仪表发射的电磁波接触到障碍物，那么就会得到一个干扰波形。如果无法选择其他理想的安装位置时，选择波束角小的仪表或者采用导波管或旁通管的安装形式是可以解决问题的。

2、传播介质的影响

（1）温度；

（2）压力；

（3）传播介质的腐蚀性；

（4）传播介质中是否含有蒸汽或粉尘等；

（5）环境中挥发物质的结晶问题或粉尘的粘附问题。

解决好上述问题，那么我们就保证了，电磁波或超声波到达被测料面时，没有大的衰减。通过被测料面的反射，得到一个回波信号。回波信号的强弱和被测料面以下状态相关。

1、被测物质的介电常数或硬度；

介电常数影响了电磁波反射的强弱。介电常数越大，反射回波则越强。而硬度则是对声波的反射而言的。硬度越大，声波的反射越强。

2、被测料面的堆角；

3、被测料面的稳定性；

4、被测物的颗粒度和疏松度；

5、被测物的湿润度。

十、安装注意事项：

导波雷达能否正确测量，依赖于反射波的信号。如果安装位置，液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达物位计，雷达都不能正确反映实际物位。因此，合理选择安装位置对雷达物位计十分重要，在安装时应注意以下几点：

1、导波雷达天线的轴线应与液位的反射表面垂直。

2、导波雷达尽量远离出料口和进料口。

3、针对金属罐和塑料罐，在整个量程范围内要求不碰壁，对于圆型或椭圆型的容器，应装在离中心为1/2R（R为容器半径）距离的位置，不可装在圆型或椭圆型的容器顶的中心处，否则雷达波在容器壁的多重反射后，汇集于容器顶的中心处，形成很强的干扰波，会影响准确测量。

4、导波雷达缆式探头或杆式探头离罐壁距离不小于30厘米。导波雷达物位计探头底部距罐底大约30mm。

5、导波雷达探头距罐内障碍物距离不小于200mm。

6、喇叭型的导波雷达的喇叭口要超过安装孔的内表面一定的距离（>10mm）。

7、如果容器底部是锥型的，传感器可以安装导波雷达物位计罐顶中央，这样可以一直测量到罐底。

8、如果外罐壁材质为诸如GRP之类的非导电材料时，微波信号同样可被信号波束角外的干扰物（如金属管道、爬梯、壁炉等）反射回来。因此，在信号波束角内不能安装此类干扰物。

0、导波雷达的高频模块对现场电焊比较敏感，因此要求在其3 m之内不能动焊。

10、对液位波动较大的容器的液位测量，可采用附带旁通管的液位计，以减少液位波动的影响。

十一、数据对照表：

产品型号	ZWRD701	ZWRD702	ZWRD703

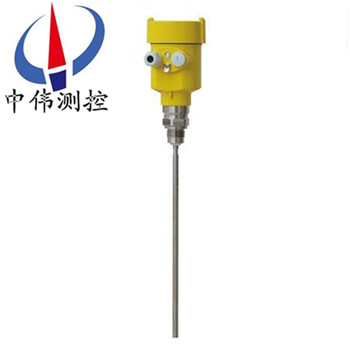

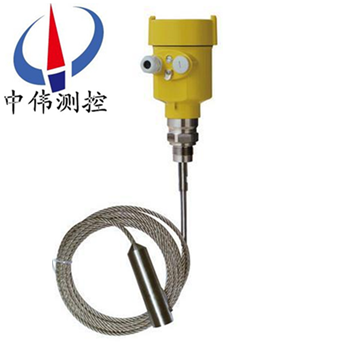

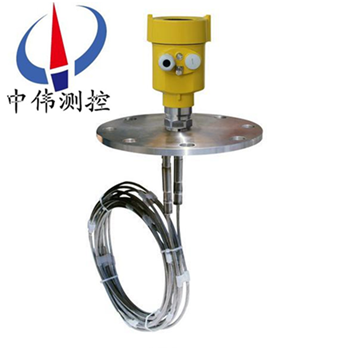

产品图片
应用范围	适用复杂测量，液体和固体颗粒状介质，大粉尘环境。	适用于固体、液体介质 测量， 粉状颗粒介质。	固体粉尘、液体测量，可用于介电常数比较小的液体。
测量范围	0~30米	0~6米	0~30米
连接方式	螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150）
料仓开口	螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/   DN150Φ160mm）
工作温度	-40~350℃
工作压力	-1.0~4.0MPa
精    度	0.2%±1mm（顶部盲区500mm）
采    样	回波采样 55次/秒
防爆等级	EXiaIICT6/ExdIICT6
防护等级	IP66
信号输出	两线4~20mA/HART或三线4~20mA

十二、选型编码：

十三、设计选型需要知道以下数据：

1、被测量的介质类型，液体还是固体。如, 果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。

2、介质的温度，压力。

3、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。

4、雷达液位计是否需要防爆、防腐。

5、测量范围是几米，要求盲区是多少。

6、连接方式：法兰连接、螺纹连接。

7、工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等。

8、工作电压：24VDC。

9、输出信号：4～20mA电流。
