导波雷达液位计
导波雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高
Description：
一、产品概述：
ZWRD700系列导波雷达液位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与到被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微波脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有极少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
二、工作原理：
ZWRD700系列导波雷达液位计是基于时间行程原理的测量仪表，发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。即使工况情况比较复杂，存在虚假回波，用新的微处理技术和调试软件也可以准确的分析出物位的回波。
1、输入：
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比：D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为：L=E-D；
2、输出：
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；
3、测量范围：
F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的zui小距离 顶部盲区是指物料zui高料面与测量参考点之间的zui小距离。 底部盲区是指缆绳底部附近无法准确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；
4、注意：只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物 位的可靠测量。
三、数据处理：
通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出。
四、应用场合：
ZWRD700系列导波雷达液位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外******产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
五、主要特点：
1、通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
六、技术参数：
1、工作频率：100MHz-1.8GHz；
2、测量范围：缆式：0-35m杆式、同轴式：0-6m；
3、重复性：±3mm ；
4、分辨率：1mm；
5、采样：回波采样54次/s；
6、 响应速度：>0.2S（根据具体使用情况而定）；
7、精度：<0.1%；
8、输出电流信号：4-20mA ；
9、通讯接口：HART通讯协议；
10、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力：-1～60bar ；
12、电源：24VDC（±10%）纹波电压:1Vpp；
13、耗电量：max22.5mA；
14、环境条件：温度:-40℃～ 250℃；
15、外壳防护等级：IP68；
16、防爆等级：EXiaIICT6 ；
17、两线制接线：仪表供电和信号输出共用一根两芯电缆；
18、电缆入口：M20×1.5（电缆直径5～9mm）。
七、安装指导说明：
下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。
安装位置：
1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安装在金属罐中间；
3、不要装在下料口处；
4、选择探头长度时，注意探头底部距罐底约大于30mm；
5、注意介质温度。
罐内障碍物：
1、安装时注意探头距离障碍至少200mm。
干扰的祛除：
1、干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果；
2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。
液体标准安装：
对于粘度≤500cst且不易产生粘附的介质，管式探头是理想方案，其特点如下：
卓越的可靠性；
1、可用于介电常数大于等于1.4的任何介质，测量与介质的导电性无关；
2、罐内障碍物及短管尺寸不影响测量；
3、比杆式探头能承受的横向压力高；
4、对于高粘度的介质，建议使用杆式探头。
卧罐及立罐上的安装：
1、管式探头及杆式探头zui长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头；
2、安装及固定方式同固体粉仓测量；
3、对距罐壁的距离无限制，只要避免探头接触罐壁；
4、如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头。
腐蚀性介质测量：
1、如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量。
八、测量条件注意事项：
1、测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2、若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
3、理论上测量达到天线******的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的******至少100mm。
4、对于过溢保护，可定义一段安全距离附加在盲区上。
5、测量范围与天线有关。
6、随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
九、安装注意事项：
1、尽量远离出料口和进料口。
2、对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。
3、建议安装在料仓直径的1/4处。
4、缆式探头或杆式探头离罐壁zui小距离不小于30厘米。
5、探头底部距罐底大约30mm。
6、探头距罐内障碍物zui小距离不小于200mm。
7、如果容器底部是锥型的，传感器可以安装
8、罐顶中央，这样可以一直测量到罐底。
十、数据对照表：
表一：

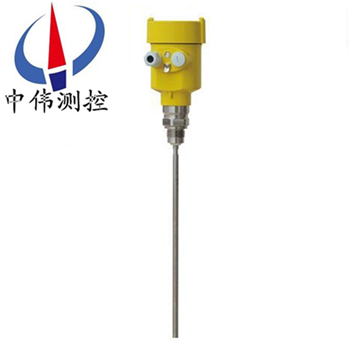

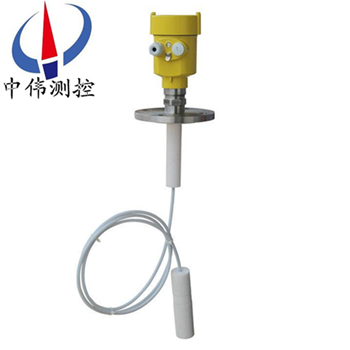

产品型号 | ZWRD701 | ZWRD702 | ZWRD703 |
产品图片 |  |  |  |
应用范围 | 适用复杂测量，液体和固体颗粒状介质，大粉尘环境。 | 适用于固体、液体介质 测量， 粉状颗粒介质。 | 固体粉尘、液体测量，可用于介电常数比较小的液体。 |
测量范围 | 0~30米 | 0~6米 | 0~30米 |
连接方式 | 螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150） | ||
料仓开口 | 螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm） | ||
工作温度 | -40~350℃ | ||
工作压力 | -1.0~4.0MPa | ||
精 度 | 0.2%±1mm（顶部盲区500mm） | ||
采 样 | 回波采样 55次/秒 | ||
防爆等级 | EXiaIICT6/ExdIICT6 | ||
防护等级 | IP66 | ||
信号输出 | 两线4~20mA/HART或三线4~20mA | ||
表二：
产品型号 | ZWRD704 | ZWRD705 | ZWRD706 |
产品图片 |  |  |  |
应用范围 | 适用复杂测量。可测 高温型液体介质。 | 适用于腐蚀性液体介质。 | 介电常数低或表面波动 液体。 |
测量范围 | 0~6米 | 杆式6米/缆式20米 | 0~6米 |
连接方式 | 螺纹（G1-1/2″，1-1/2″NPT），法兰（DN50/80/100/150） | ||
料仓开口 | 螺纹（Φ40），法兰（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ160mm） | ||
工作温度 | -40~350℃ | ||
工作压力 | -1.0~4.0MPa | ||
精 度 | 0.2%±1mm（顶部盲区500mm） | ||
采 样 | 回波采样 55次/秒 | ||
防爆等级 | EXiaIICT6/ExdIICT6 | ||
防护等级 | IP66 | ||
信号输出 | 两线4~20mA/HART或三线4~20mA | ||
十一、选型一览表：
产品选型一：
ZWRD701/2/3 | A | 缆式探头 | 探头形式 | ||||||||
B | 单杆式探头 | ||||||||||
C | 平行杆式探头 | ||||||||||
P | 标准型（非防爆） | 防爆 | |||||||||
I | 本安型（Exia II CT6） | ||||||||||
F | 隔爆型（Exd II CT6） | ||||||||||
1 | 螺纹G1-1/2″ | 连接方式 | |||||||||
2 | 螺纹1-1/2″NPT | ||||||||||
3 | 法兰DN50 PN1.6（HG2094-97） | ||||||||||
4 | 法兰DN50 PN1.6（HG2094-97） | ||||||||||
5 | 法兰DN50 PN1.6（HG2094-97） | ||||||||||
6 | 法兰DN50 PN1.6（HG2094-97） | ||||||||||
1 | 碳钢 | 材质 | |||||||||
2 | 不锈钢 | ||||||||||
□ | （mm） | 探头量程长度 | |||||||||
0 | 常压 | 工作压力 | |||||||||
1 | 1.6 MPa | ||||||||||
2 | 2.5 MPa | ||||||||||
3 | 4.0 MPa | ||||||||||
M | 普通-40~150℃ | 工作温度 | |||||||||
H | 高温-40~230℃ | ||||||||||
G | 超高温-40~350℃ | ||||||||||
Y | 带 | 编程器 | |||||||||
N | 不带 | ||||||||||
1 | 两线制DC24V 4~20mA/HART | 接线方式 | |||||||||
2 | 三线制DC24V 4~20mA | ||||||||||
ZWRD701/2/3 | 备注 | ||||||||||
产品选型二：
ZWRD704/5/6 | P | 标准型（非防爆） | 防爆 | |||||||
I | 本安型（Exia II CT6） | |||||||||
F | 隔爆型（Exd II CT6） | |||||||||
A | PP/-40~80℃ | 天线材料/ 工作温度 | ||||||||
B | PTFE/-40~230℃ | |||||||||
1 | DN50 P1.6 | 法兰规格 | ||||||||
2 | DN80 PN1.6 | |||||||||
3 | DN100 PN1.6 | |||||||||
4 | DN150 PN1.6 | |||||||||
1 | 碳钢法兰 | 法兰形式 | ||||||||
2 | 不锈钢法兰 | |||||||||
3 | PP翻边法兰 | |||||||||
4 | PTFE翻边法兰 | |||||||||
1 | 无 | 容器接管长度 | ||||||||
2 | 50mm | |||||||||
3 | 100mm | |||||||||
4 | 150mm | |||||||||
5 | 200mm | |||||||||
6 | 按用户要求 | |||||||||
Y | 带 | 编程器 | ||||||||
N | 不带 | |||||||||
1 | 两线制DC24V 4~20mA/HART | 接线方式 | ||||||||
2 | 三线制DC24V 4~20mA | |||||||||
ZWRD704/5/6 | 备注 | |||||||||
十二、设计选型需要知道以下数据：
1、被测量的介质类型，液体还是固体。如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。
2、介质的温度，压力。
3、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4、雷达物位计是否需要防爆、防腐。
5、测量, , 范围是几米，要求盲区是多少。
6、连接方式：法兰连接、螺纹连接。
7、工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等。
8、工作电压：24VDC。
9、输出信号：4～20mA电流。
售后服务承诺：
1、我公司所售液位计产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
