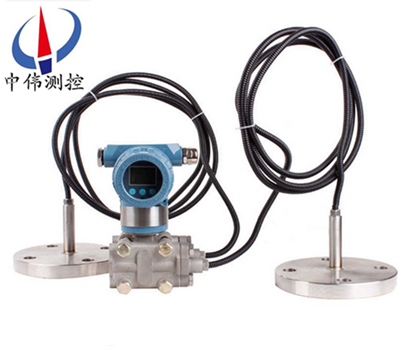

双法兰远传液位计

•

双法兰远传液位计是采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益升高的工业现场应用要求。为此，软件中应用了数字信号处理

一、产品概述：

ZW3051LDP系列双法兰远传液位计主要用于以下场合的测量：高温下的粘稠介质易结晶的介质带有固体颗粒或悬浮物的沉淀性介质强腐蚀或剧毒性介质可消除导压管泄漏污染周围环境现象的发生：可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。连续准确测量界面和密度远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。

二、工作原理：

ZW3051LDP系列双法兰远传液位计的原理是当被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

当差压计一端接液相，另一端接气相时，根据流体静力学原理，有：

PB=PA+Hρg （2-1）

式中： H——液体高度；

ρ——被测介质密度；

g——被测当地的重力加速度。

由式（2-1）可得：

ΔP= PB－PA= Hρg

在一般情况下，被测介质的密度和重力加速度都是已知的，因此，差压计测得的差压与液体的高度H成正比，这样就把测量液体的高度的问题变成了测量差压的问题。

三、应用场合：

ZW3051LDP系列双法兰远传液位计是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。

四、主要特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；

2、数字精度：+（-）0.05%；

3、模拟精度：+（-）0.75%+（-）0.1%F.S；

4、全性能：+（-）0.25F.S；

5、稳定性：0.25% 60个月；

6、量程比：100：1；

7、量速率：0.2S；

8、小型化（2.4kg）全不锈钢法兰，易于安装；

9、过程连接与其它产品兼容，实现理想测量；

10、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

11、采用16位计算机的智能变送器；

12、标准4-20mA，带有基于HART协议的数字信号，远程操控；

13、支持向现场总线与基于现场控制的技术的升级；

五、技术参数：

输出信号：4～20MA.DC二线制（模拟）

二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）；

供电电源：12～45V.DC；

电源影响：<0.005%输出量程/V；

14、为避免被测介质直接于变送器的隔离膜片接触提供了一种可靠的测量方法；

阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大；

启动时间：<2秒，不需预热；

工作环境：环境温度 -29～93℃（模拟放大器）；

-29～75℃（数字/智能放大器）；

-29～65℃（带显示表头）；

环境湿度 0～95%；

防护特性：防护能力 IP65；

防爆类型：隔爆型 Exd II BT4-6；

本安型 Exia II CT5；

静压影响：零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正；

电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m；

指示表（%）：液晶数显 精度±0.2%；

振动影响：任何方向200Hz振动时，±0.05%/g；

安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正；

重 量：3.9Kg（不包括附件）。

六、带远传装置的液位计适用于下列工况：

1、需要将高温介质与变送器隔离。

2、测量介质对变送器敏感元件有腐蚀作用。

3、被测介质由于环境或温度变化而固化或结晶。

4、更换被测介质需要严格净化测量头。

5、悬浮液体或高粘度介质。

6、测量头须***保持清洁卫生。

7、密封压力容器测量。

七、注意事项与日常维护：

1、使用全新的双法兰差压变送器前，要检查法兰膜片内充液是否充足(各商家生产的电极对内充液的多少要求不同)如太少，需返厂维修。

2、对于没有浸入过溶液的膜片和长期干放的传感器，在使用前要在需要查看有无损坏，目的是使受压后，传感器膜片破裂，造成油液混入测量介质中。

3、日常使用时法兰拆卸不用时应该使用保护套，切忌将膜片裸露外面。

4、长期不用可以干放，经常使用zui好保存在电极保护液中，但使用前要浸泡活化。

5、测量强酸强碱会大大降低电极寿命，因此如需频繁测量强酸强碱zui好选购特种耐强酸强碱膜片。

6、清洗膜片清水冲洗，水力不应过大，不要使用铁刷或其它金属擦洗。

7、法兰要轻拿轻放，膜片极为脆弱，以免磕碰。

八、选型编码：

注：

1、工作压力还取决于选定法兰的规格。

2、远传装置的工作温度，由所选择的灌充液种类确定。

3、远传差压变送器则是指一侧的远传装置受到温度作用，所产生的输出变化。

4、静压和温度影响，均是在***大量程时测得。

5、远传差压式液位计一侧毛细管长度一般为1.5米，不宜超过3米（特殊情况协议商定）。

九、设计选用及定货须知：

1、变送器型号可根据选型规格表按需要确定。

2、选型规格表中的数字、符号须***填写清楚、准确无误。

3、如有正负迁移，须***注明迁移量数值。

4、差压变送器如需配三阀组，需另行注明。

5、选购远传变送器时，还应根据不同远传法兰选型表按需确定。

6、如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。

7、接触介质O形密封环的材料有橡胶和氟橡胶等。

8、无特殊注明，出厂时灌充液为硅油。
