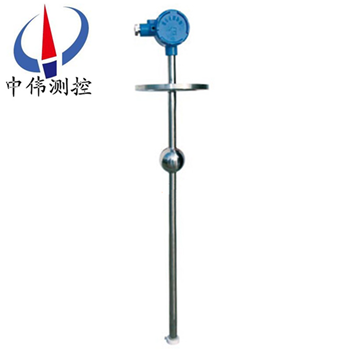

防爆浮球液位计
防爆浮球液位计是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~2
Description：
一、产品概述：
ZW-UQZ系列防爆浮球液位计是一种插入式液位仪表,它是由干簧管、电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时，该干簧管闭合，使放大变换电路输出与被测液位高低相对应的电流值，随着液位的高低变化，放大变换电路将液位高低转换成线性的4～20mADC信号输出，以实现对液位信号的传送或控制。
二、工作原理：
ZW-UQZ系列防爆浮球液位计由浮球、插杆等组成。通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，从而达到液面的远距离检测和控制。
三、应用场合：
ZW-UQZ系列防爆浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点。广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。也适用于大坝、水位，水库水位监测与污水处理等等。
四、主要特点：
1、适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大，不受贮槽高度的限制。
4、指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
五、技术参数：
1、测量范围：0~3500mm；
2、供电电压：12~36V DC；
3、输出信号：两线制4~20mA DC叠加数字信号，由用户选择开方或线性输出；
4、负载电阻：250Ω；
5、测量精度：±10mm；
6、环境温度：-40~80℃；
7、工作温度：-20~120℃；
8、公称压力：≤1.6MPa；
9、法兰标准：A：JB/T82.1-94（平面法兰） DN100 PN1.6 球φ90；
B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ76介质密度：≥0.65g/cm3；
10、介质粘度：≤0.015PaS；
11、接液材质：不锈钢；
12、防爆等级：EXⅡBT4。
六、液位计安装说明：
1、ZW-UQD-91 型仪表。
2、被测介质不应含有铁磁性杂质。
3、为了防止运输时浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前， 用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至 密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。
4、仪表的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时 针方向排列。
5、仪表出厂时附有安装法兰，用户应有配管道法兰。
6、仪表的安装位置一般选择在量程之半。
七、四种安装方式：
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
（订货时请用户注明安装形式和引颈长度L值。）对于敞口或非金属容器，可以采用支架安装方式。对于敞口或非金属容器，可以采用支架安装方式。
八、安装调试注意事项：
1、整体调试
浮球液位计出厂时经调校合格后用抱箍带固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)
2、单独调试
可将变送器从UQZ型液位计上拆下，用磁性浮球处于变送器的零位标记处，此时输出应为4mA，在把磁钢置于满度标记此时输出为20mA，若零位满度超差，即可调节零位电位器和量程电位器，反激光粒度仪复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧须***注意液位计的下连接法兰中心线须***对准显示刻度标尺的零位和变送器输出零位标记处。
九、安装使用注意事项：
1浮球液位计应安装在其浮球上下运动时不受妨碍的位置上。
2被测介质不应含有铁磁性杂质。
3为了防止运输时UQZ-D型仪表的浮球在密封管上高速滑落或撞击，引起测量带脱出，故仪表在出厂前，
4用卡箍将浮球固定在密封密管底部,磁钢在密封管顶部。用户在安装使用前应先拆去卡箍，将浮球上升至 密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。
5浮球液位计的面扳指示为指针式，满度测量时指示数字为喱针方向排列，空度测量时指示数字为逆时 针方向排列。
6浮球液位计出厂时附有安装法兰，用户应有配管道法兰。
十、操作说明：
1、按键操作：
调零键[Z]、调整键[S]、功能键[M] | ||
操作内容 | 操作方法 | 备注 |
按键打开 | 同时按下[Z]和[S]键5秒钟以上，便可打开（LCD屏幕显示：OPEN）。 | |
PV值清零 （即零位调整） | 将浮球直接置于零位上，按键打开后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，（LCD屏幕显示：PV=0） | 如果当前PV值与0值的偏差超出50%FS，PV值清零无效，（LCD屏幕显示：PVER） |
4mA点有源迁移 | 按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。（LCD屏幕显示：LSET） | |
20mA点有源迁移 | 按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。（LCD屏幕显示：HSET） | |
变送器数据恢复 | 先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。 | |
如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新打开。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置：
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。
显示内容 | 设置内容 | 操作方法 | |
0.888 ZEPO CM | 设置4mA点量程 | 按[Z]键选择修改的数字或小数点 | 按[S]键调整数值或小数点位置 |
100.00 SPRN CM | 设置20mA点量程 | 同上 | 同上 |
2.000 DPMP S | 设置阻尼时间 | 同上 | 同上 |
12.008 DISP mA | 设置显示模式 | 按[S]键选择显示模式(显示液位、电流、百分比) | |
3.6 FIX C CM | 固定电流输出 | 输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA) | |
说明：在参数设置时，若2分钟内未有任何按键按下，则直接返回到测量模式（不保存设置数据）。
十一、选型编码：
型 号 | 代 码 | 说 明 | |||||
ZW-UQZ-B | -□ | -□ | -□ | □ | □ | □ | 防爆浮球液位计（中伟测控） |
量程（mm） | 量程500mm＜H＜5500mm | ||||||
介质密度 | kg/m3 | 密度＞0.7 | |||||
安装方式 | -0 | 支架安装 | |||||
-1 | DN80 PN0.6 | ||||||
-2 | DN100 PN0.6 | ||||||
-T | 特殊说明 | ||||||
接液材质 | 1 | 304 | |||||
2 | 316 | ||||||
3 | PP（常压） | ||||||
4 | 特殊说明 | ||||||
输出信号 | 1 | 电流4~20mA输出 24VDC供电 | |||||
T | 特殊要求 | ||||||
显示方式 | N | 不带现场显示功能 | |||||
LED | 带现场显示功能 | ||||||
十二、设计选用及订货须知 ：
1、订货时需注明型号、介质密度、温度、压力，插入深度（L）、测量范围（l）、法兰标准、规格、数量；
2、如有特殊要求，请在订货时详细注明。
售后服务承诺：
1、我公司所售液位计系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
