防腐浮球液位控制器

•
•
•

防腐浮球液位控制器是由互为隔离的浮球组和微动开关组二大部分组成。浮球液位开关广泛用于电子、电力、化工、水处理、给排水等各行各业的液位控制及报警。带自检式浮球液位开关可以很方便地在任何时候对开关及系统进

一、产品概述：

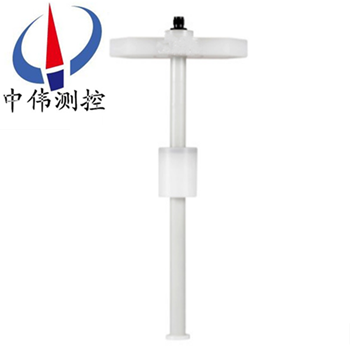

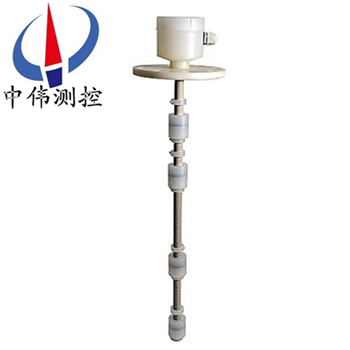

ZW-UQK系列防腐浮球液位控制器是通过磁感应来实现感应水位，液位的作用。浮球内配有磁铁，而塑胶浮球液位开关本体内这装有干簧管或者叫磁簧开关，干簧管上接两根线出来，一般除去在塑胶本体或者不锈钢本体里的是350MM。干簧管用高温黑色胶或者低温白色胶灌注在本体内。其是一种简单实用的液位控制开关。根据其安装形式可分为侧装型（侧面水平安装）和顶装型（顶部垂直安装）。

二、工作原理：

ZW-UQK系列防腐浮球液位控制器由浮球组件与转换机两部分组成。当被测液位变化时，浮球随之上下移动，使连杆端部的磁钢做相反方向移动。到达液位两个控制点时，通过同级性磁力的排斥作用，船用浮球液位控制器是转换机构中的磁钢迅速被排斥到另一边，使微动开关接通或断开，输出开关信号，船用浮球液位控制器用以实现报警或自动控制。

三、应用场合：

ZW-UQK系列防腐浮球液位控制器是由互为隔离的浮球组和微动开关组二大部分组成。浮球液位开关广泛用于电子、电力、化工、水处理、给排水等各行各业的液位控制及报警。带自检式浮球液位开关可以很方便地在任何时候对开关及系统进行自我检测，以确保开关及系统安全运行。

四、主要特点：

1、xj****的设计和严格的制造工艺为产品质量提供了可靠的保证。

2、外壳采用ABS、PP、PVC塑料，强度高、耐腐蚀性好。

3、电缆采用特种材料，耐油、酸、碱，抗蚀能力优越。

4、结构简单、性能可靠。输出稳定可靠的“通”、“断”开关信号，无任何误动作，可靠性高。

5、安装简捷，调试方便，上下移动定位重块，即可随意调节液面控制范围。

五、技术参数：

1、额定电流：16A-120VAC；10A-300VAC；0.6A-150VDC；

2、触点输出：两个独立的SPDT触点；

3、触点材质：纯银（Ag）；

4、本体材质：精密氧化铝陶瓷；

5、开关外壳：压铸镁铝合金表面亚光聚亚***酯涂层；

6、额定温度：标准型：-40~250°C；

7、高温型：≤370°C；

8、压力等级：ANSI Class150、300、600、900LB、PN1.0；

9、过程连接：法兰连接DN50、80、100；2'~4〞ANSI；

10、介质密度：≥0.40g/cm3；

11、电气接口：M20×1.5、1/2'NPT 内螺纹；

12、防爆等级：隔爆型ExdⅡBT4 ；本安型ExiaⅡCT6 ；

13、防护等级：IP65。

六、安装使用说明：

外部安装:

1、安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。

2、若浮球液位开关装置于容器池壁，可加装L型角钢支架。

3、若开关装置于搅拌区域，可安装防波管或防波挡板。

4、选择管的内径大于浮球直径的法兰连接管。

5、配线时建议使用多蕊电缆。

6、被控制线路负载须***与浮球开关接点容量相匹配。

7、被测液体的比重须***大于浮球比重。

8、浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。

内部接线安装:

1、当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC(缓冲器)、变阻器、二极管等。

注意：请勿将浮球开关直接连接于电磁阀、马达或电磁开关。

2、当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在开关的触点间将产生一个骤升电流；建议在浮球开关两端并联保护线路，如限流电阻器或突波吸收器等。

七、配线及接点说明:

1、打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定头，根据铭牌及接线板端子台上的标识将接点线接入对应的端子上。

2、接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。

3、浮球接点分为三种形式：

①1A：表示液位高于浮球时A-C接点接通；

②1B：表示液位低于浮球时B-C接点接通；

③1AB：表示液位低于浮球时A-C接点断开，B-C接通；液位高于浮球时则A-C接点接通，B-C断开。

4、接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。

八、使用注意事项：

1、定期清理连杆及浮球上的杂物及污垢（周期视水质而定）；

2、定期检查各连接部件是否牢固；

3、应考虑液体的比重，以保证浮球能顺利浮动；

4、控制线路负载不能超负载使用（小于接点容量使用）；

5、接线盒电气接口须***朝下；

6、酸碱性液体中使用请选用防腐型；

7、浮球与连接杆不得与容器过程连接管相触碰。

九、常见故障及排除：

1、故障现象、原因分析及排除方法 浮球不动作

① 液体比重小于浮球比重→重新确认浮球比重；

② 浮球漏水→与本公司更换浮球；

③ 异物卡住浮球→清除异物。

2、浮球动作，但无信号输出

① 浮球位置偏移→调整浮球位置；

② 磁簧开关损坏→更换磁簧开关。

3、信号输出不正常, 附近有磁场干扰→消除磁场；

4、信号保持，无法复原, 浮球不能复归，有异物卡住→清除异物；

5、一点会有两个信号输出, 环扣位置移动→调整环扣位置。

十、规格数据表：

十一、选型编码：

备注：请详细写明具体的过程连接方式，尺寸及动作点位置。

十二、设计选用及订货须知：

1、液面开关装置型号规格；

2、测量范围；

3、工作压力、温度；

4、控制装置材质；

5、特殊要求协商；

6、液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。
