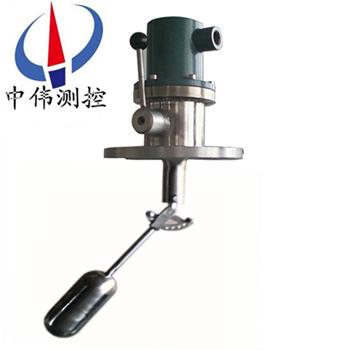

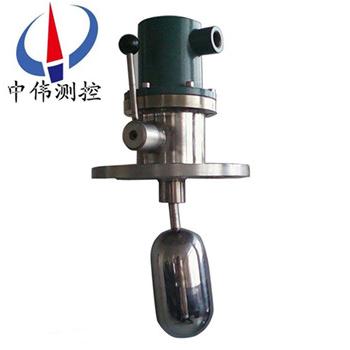

自检式浮球液位控制器

•
•

自检式浮球液位控制器适用于船舰，化工及其它工业设备中对舱柜内液位进行两位式控制和报警。自检装置是在UQK的基础之上增加了自检测功能，它可以在设备运行状态下，搬动操作手柄，对控制器及系统进行检测，以确保

一、产品概述：

ZW-UQK系列自检式浮球液位控制器适用于船舰，化工及其它工业设备中对舱柜内液位进行两位式控制和报警。自检装置是在UQK的基础之上增加了自检测功能，它可以在设备运行状态下，搬动操作手柄，对控制器及系统进行检测，以确保控制器及系统的安全运行。

二、工作原理：

ZW-UQK系列自检式浮球液位控制器由浮球组件与转换机两部分组成。当被测液位变化时，浮球随之上下移动，使连杆端部的磁钢做相反方向移动。到达液位两个控制点时，通过同级性磁力的排斥作用，船用浮球液位控制器是转换机构中的磁钢迅速被排斥到另一边，使微动开关接通或断开，输出开关信号，船用浮球液位控制器用以实现报警或自动控制。

三、应用场合：

ZW-UQK系列自检式浮球液位控制器适用于对铜，铝，不锈钢等材料不起腐蚀作用的容器内夜的控制。当液位到达高，低级限位置时，控制器输出触电开关信号，实现液位的报警或启停电泵。可广泛应用于石油，化工等工业部门中。

四、主要特点：

1、xj****的设计和严格的制造工艺为产品质量提供了可靠的保证。

2、外壳采用ABS、PP、PVC塑料，强度高、耐腐蚀性好。

3、电缆采用特种材料，耐油、酸、碱，抗蚀能力优越。

4、结构简单、性能可靠。输出稳定可靠的“通”、“断”开关信号，无任何误动作，可靠性高。

5、安装简捷，调试方便，上下移动定位重块，即可随意调节液面控制范围。

五、技术参数：

1、额定电流：16A-120VAC；10A-300VAC；0.6A-150VDC；

2、触点输出：两个独立的SPDT触点；

3、触点材质：纯银（Ag）；

4、本体材质：精密氧化铝陶瓷；

5、开关外壳：压铸镁铝合金表面亚光聚亚***酯涂层；

6、额定温度：标准型：-40~250°C；

7、高温型：≤370°C；

8、压力等级：ANSI Class150、300、600、900LB、PN1.0；

9、过程连接：法兰连接DN50、80、100；2'~4〞ANSI；

10、介质密度：≥0.40g/cm3；

11、电气接口：M20×1.5、1/2'NPT 内螺纹；

12、防爆等级：隔爆型ExdⅡBT4 ；本安型ExiaⅡCT6 ；

13、防护等级：IP65。

六、安装使用说明：

外部安装:

1、安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。

2、若浮球液位开关装置于容器池壁，可加装L型角钢支架。

3、若开关装置于搅拌区域，可安装防波管或防波挡板。

4、选择管的内径大于浮球直径的法兰连接管。

5、配线时建议使用多蕊电缆。

6、被控制线路负载须***与浮球开关接点容量相匹配。

7、被测液体的比重须***大于浮球比重。

8、浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。

内部接线安装:

1、当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC(缓冲器)、变阻器、二极管等。

注意：请勿将浮球开关直接连接于电磁阀、马达或电磁开关。

2、当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在开关的触点间将产生一个骤升电流；建议在浮球开关两端并联保护线路，如限流电阻器或突波吸收器等。

七、配线及接点说明:

1、打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定头，根据铭牌及接线板端子台上的标识将接点线接入对应的端子上。

2、接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。

3、浮球接点分为三种形式：

①1A：表示液位高于浮球时A-C接点接通；

②1B：表示液位低于浮球时B-C接点接通；

③1AB：表示液位低于浮球时A-C接点断开，B-C接通；液位高于浮球时则A-C接点接通，B-C断开。

4、接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。

八、使用注意事项：

1、定期清理连杆及浮球上的杂物及污垢（周期视水质而定）；

2、定期检查各连接部件是否牢固；

3、应考虑液体的比重，以保证浮球能顺利浮动；

4、控制线路负载不能超负载使用（小于接点容量使用）；

5、接线盒电气接口须***朝下；

6、酸碱性液体中使用请选用防腐型；

7、浮球与连接杆不得与容器过程连接管相触碰。

九、常见故障及排除：

1、故障现象、原因分析及排除方法 浮球不动作

① 液体比重小于浮球比重→重新确认浮球比重；

② 浮球漏水→与本公司更换浮球；

③ 异物卡住浮球→清除异物。

2、浮球动作，但无信号输出

① 浮球位置偏移→调整浮球位置；

② 磁簧开关损坏→更换磁簧开关。

3、信号输出不正常, 附近有磁场干扰→消除磁场；

4、信号保持，无法复原, 浮球不能复归，有异物卡住→清除异物；

5、一点会有两个信号输出, 环扣位置移动→调整环扣位置。

十、规格数据表：

十一、选型编码：

备注：请详细写明具体的过程连接方式，尺寸及动作点位置。

十二、设计选用及订货须知：

1、液面开关装置型号规格；

2、测量范围；

3、工作压力、温度；

4、控制装置材质；

5、特殊要求协商；

6、液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。
