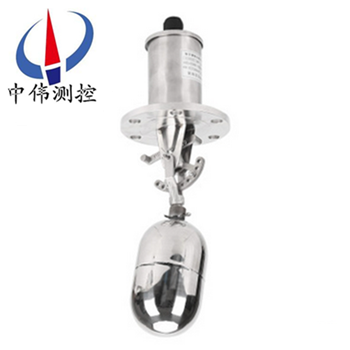

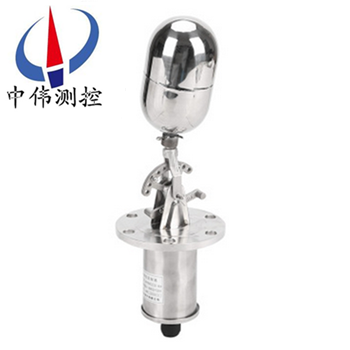

普通型浮球液位控制器

•
•

普通型浮球液位控制器是通过磁感应来实现感应水位，液位的作用。浮球内配有磁铁，而塑胶本体内这装有进口的干簧管或者叫磁簧开关，干簧管上接两根线出来，一般除去在塑胶本体或者不锈钢本体里的是350mm。干簧管

一、产品概述：

ZW-UQK系列普通型浮球液位控制器是采用直浮子驱动开关内部磁铁，它简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。 浮球开关是一种结构简单、使用方便、安全可靠的液位控制器。它比一般机械开关速度快、工作寿命长；与电子开关相比，它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。

二、工作原理：

ZW-UQK系列普通型浮球液位控制器是由互为隔离的浮球组和触头组二大部分组成。当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开.  液体都有浮力，而浮球系统（一般都有相应的辅助设备）是根据液体的浮力而配套制作的，当液位上涨时，浮球系统也相应上涨，同理当液面下降时也相应下降，当上涨或下降到设定的位置时，浮球系统就是会碰到在设定位置的行程开关（或其它微电子设备），从而使行程开关发出电信号，而电控设备在接到电信号时会马上动作，切断或接通电源，形成自动控制系统。

三、应用场合：

ZW-UQK系列普通型浮球液位控制器适用于各种工业设备、家用电器等油、水类机器。不锈钢浮球开关专门用于各种中小型常压和受压储液罐的液位检测、信号远传、开关报警，可适用于各种卫生、环保、有毒、带浓酸碱腐蚀性强介液体使用。而塑料PP浮球则主要应用于热水的家电或机械里面，如热水器，饮水机，洗碗机，电热水，油压机，空压机，及配套其他机械设备等。

四、主要特点：

1. 既可水平那安装于桶槽侧壁，也可垂直安装于桶槽顶部；

2. 其结构简单，性能稳定可靠，安装方便；

3. 控制部分与所测液体介质完全隔离，可使用与高温，高压环境；

4. 多材质、连接方式可满足不同环境需求；

5. 应用范围广：食品，医药，化工，电子，船舶，水处理等行业、

五、技术参数：

额定电流：16A-120VAC；10A-300VAC；0.6A-150VDC；

触点输出：两个独立的SPDT触点；

触点材质：纯银（Ag）；

本体材质：精密氧化铝陶瓷；

开关外壳：压铸镁铝合金表面亚光聚亚***酯涂层；

额定温度：标准型：-40~250°C；

高温型：≤370°C；

压力等级：ANSI Class150、300、600、900LB、PN1.0；

过程连接：法兰连接DN50、80、100；2'~4〞ANSI；

介质密度：≥0.40g/cm3；

电气接口：M20×1.5、1/2'NPT 内螺纹；

防爆等级：本安型:ExiaIICT1~T6 隔爆型：ExdIIBT1~T6；

防护等级：IP65。

六、液体介质性质与浮球关系：

1、液体比重不同时，浮球的动作位置将会有所变动，一般比水小时，浮球浸在液体中部分将相对增多。

2、浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重，一定大于浮球规格所标示，否则，浮球开关无法浮动。

3、粘度高不会干涸的液体，一般应选用外径较大的浮球。

4、浮球开关是使用磁铁来感应磁簧开关，因此被测液位应无铁屑，否则会影响浮球队开关的正确动作。

七、选型说明：

请依照被测物之使用温度、压力、比重、耐酸碱等特性，选用上表所列各种规格的浮球。

1、温度：PVDFzui高温度为120℃，PPzui高为80℃，SUS304/316zui高为200℃。

2、压力：塑胶类浮球耐压zui大5kg/cm2，SUS浮球耐压zui大30kg/cm2。

3、粘着：应选用球大、比重小的浮球才能克服液体表面张力。

4、化性：塑胶材质适用于酸碱场所，如有温度考虑时应选用PVDF。

5、油精：应使用金属材质。

6、比重：浮球比重SG须***小于被测液体，否则浮球浮不起来。

7、电压：220VAC 电流：0.7A。

八、安装方法：

1、安装应远离进（出）水口，以免水的波动造成误动作；

2、安装在有搅拌的区域，可安装防波管或挡板；

3、接线盒入线口需朝下；

4、控制线路负载不能超负载使用（小于接点容量使用）；

5、浮球及其连杆部分上下移动的角度（与水平线）为±14度，当浮球处于水平位置时开关动作；

6、安装时需注意与之配合的连接管长度与孔径尺寸，以保证浮球的浮动范围。

注：浮球及连杆部分总长度允许有一定的误差。

八、注意事项：

1、定期清理连杆及浮球上的杂物及污垢（周期视水质而定）；

2、定期检查各连接部件是否牢固；

3、应考虑液体的比重，以保证浮球能顺利浮动；

4、控制线路负载不能超载使用（小于接点容量）；

5、接线盒电气接口须***朝下；

6、酸碱性液体中请选用防腐性；

7、浮球与连接杆不得与容器过程连接管相碰。

十、规格数据表：

十一、选型编码：

备注：请详细写明具体的过程连接方式，尺寸及动作点位置。

十二、设计选用及订货须知：

1、液面开关装置型号规格；

2、测量范围；

3、工作压力、温度；

4、控制装置材质；

5、特殊要求协商；

6、液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。
