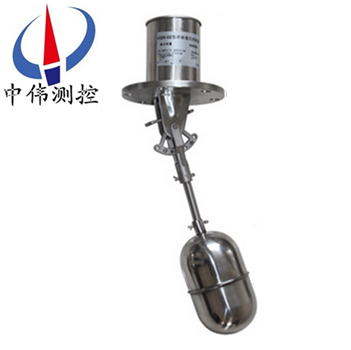

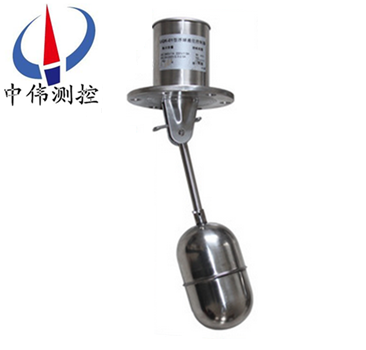

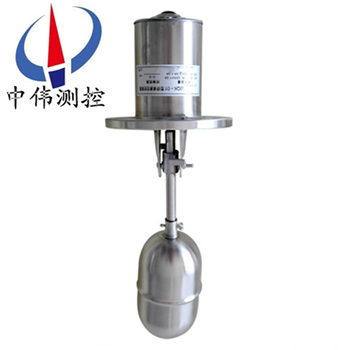

浮球液位控制器

•
•
•
•

浮球液位控制器是采用直浮子驱动开关内部磁铁，它简捷的杠杆使开关瞬间动作。浮子悬臂角限位设计，防止浮子垂直。 浮球开关是一种结构简单、使用方便、安全可靠的液位控制器。它比一般机械开关速度快、工作寿命长；

一、产品概述：

ZW-UQK系列浮球液位控制器适用于对各种容器内液体的液位控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。 控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。

二、工作原理：

ZW-UQK系列浮球液位控制器由互为隔离的浮球组和触头组二大部分组成。当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开. 液体都有浮力，而浮球系统（一般都有相应的辅助设备）是根据液体的浮力而配套制作的，当液位上涨时，浮球系统也相应上涨，同理当液面下降时也相应下降，当上涨或下降到设定的位置时，浮球系统就是会碰到在设定位置的行程开关（或其它微电子设备），从而使行程开关发出电信号，而电控设备在接到电信号时会马上动作，切断或接通电源，形成自动控制系统。

三、安装形式：

ZW-UQK系列浮球液位控制器是一种***为简单实用的液位控制开关。根据其安装形式可分为侧装型（侧面水平安装）和顶装型（顶部垂直安装）。同时，防爆型浮球液位控制器可以承受***高为4MPa压力。

四、应用场合：

ZW-UQK系列浮球液位控制器用于各种工业设备、家用电器等油、水类机器。不锈钢浮球液位开关专门用于各种中小型常压和受压储液罐的液位检测、信号远传、开关报警，可适用于各种卫生、环保、有毒、带浓酸碱腐蚀性强介液体使用。而塑料PP浮球则主要应用于热水的家电或机械里面，如热水器，饮水机，洗碗机，电热水，油压机，空压机，及配套其他机械设备等。

五、主要特点：

1、xj****的设计和严格的制造工艺为产品质量提供了可靠的保证。

2、外壳采用ABS、PP、PVC塑料，强度高、耐腐蚀性好。

3、电缆采用特种材料，耐油、酸、碱，抗蚀能力优越。

4、结构简单、性能可靠。输出稳定可靠的“通”、“断”开关信号，无任何误动作，可靠性高。

5、安装简捷，调试方便，上下移动定位重块，即可随意调节液面控制范围。

六、技术参数：

1、开关工作电压 12V 24V 220V

2、工作电流 1（5）A

3、控制范围 0.2M-20M

4、控制精度±0.05m

5、工作温度 1℃-60℃

6、适用介质：清水、污水、油类以及中等浓度以下的酸碱液体。

7、电缆长度：标准供货长度为5米，特殊长度可订做。

8、备注：除特殊场合外，本公司推荐在AC36V或DC36V以下使用。

七、安装与使用：

1、采用非标凸面法兰与被控容器相连接，用户在安装时应配置相应的下法兰（凸缘）；

2、ZW-UQK01/02型控制器为水平方向安装，UQK-03型为垂直方向安装；

3、ZW-UQK-02型控制器的动作范围的整定属有级调整，***大动作范围为550mm；

4、ZW-UQK-03型控制器在安装时，因其浮球直径大于法兰孔直径，故容器盖应为可拆装；

5、ZW-UQK-02型的动作范围的整定属无级调整，***大动作范围为1000mm；

6、控制器是非防水型结构，不宜在室外露天场合使用；

7、控制器在安装时应使金属外壳可靠接地（一般可连在法兰上），以确保用电安全；

8、被控介质不应含有导磁杂质，并且液面的波动频率不能太大；

9、使用中的仪器应定期进行检查 。

八、规格数据表：

九、选型编码：

备注：请详细写明具体的过程连接方式，尺寸及动作点位置。

十、设计选用及订货须知：

1、液面开关装置型号规格；

2、测量范围；

3、工作压力、温度；

4、控制装置材质；

5、特殊要求协商；

6、液位装置是否配套供应容器上法兰、螺栓、螺母、阀门及密封垫圈等配件，以便正确选型。
