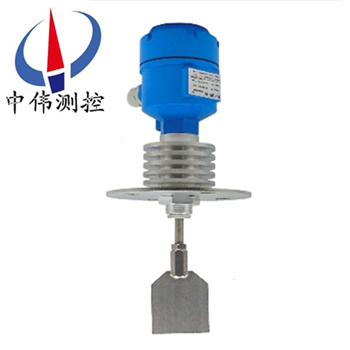

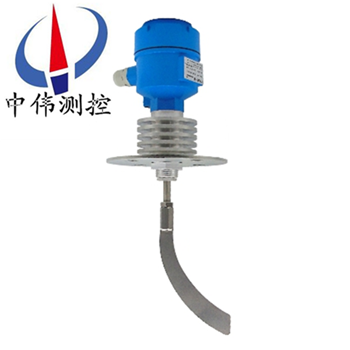

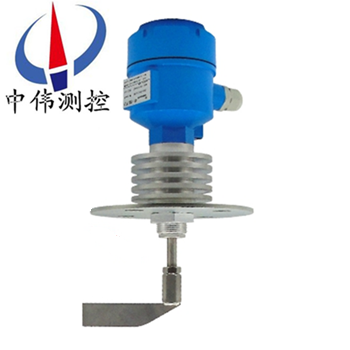

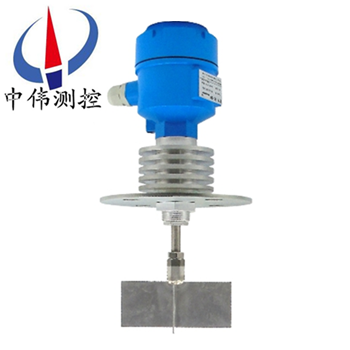

耐高温阻旋料位开关（法兰安装）

•
•
•
•
•

耐高温阻旋料位开关（法兰安装）用于检测固态物料（粉装、颗粒）物位高度的现场控制设备，其独特的密封设计、超强的过载保护能力以及简易的安装方式，使其广泛用于饲料、食品、制药、化工、塑料、建筑、肥料等行业。

一、产品概述：

ZW-UZK系列耐高温阻旋料位开关（法兰安装）是一种用于固态物料（包括粉状、粒状、块状、胶状等）的物位控制器。阻旋料位开关具有密封性好、过载能力强（具有过载保护）、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调整弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋式料位开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。

二、工作原理：

ZW-UZK系列耐高温阻旋料位开关（法兰安装）利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，该阻力通过传动轴传递到接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电机电源使叶片停止转动。当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，叶片恢复旋转状态。针对使用于比重相差较大的物料，可调整弹簧拉力，比重大时弹簧拉力调整至***强，反之则调整至***弱。

三、应用场合：

ZW-UZK系列耐高温阻旋料位开关（法兰安装）用于检测固态物料（粉装、颗粒）物位高度的现场控制设备，其独特的密封设计、超强的过载保护能力以及简易的安装方式，使其广泛用于饲料、食品、制药、化工、塑料、建筑、肥料等行业。

四、主要特点：

1、美国技术，三个轴承支撑，运行更可靠；

2、******的密封设计,可防止粉尘沿轴渗入(zl****设计)；

3、扭力稳定可靠,且扭力大小可调；

4、叶片承受过重负载,离合器自动打滑,保护电机不受损坏；

5、不必从桶槽上整体拆除,即可轻易地检查维修内部零部件；

6、接线盒IP65设计,密封性好,户外安装使用可靠；

7、轻巧,安装简便；

8、适用行业广泛,如钢铁、水泥、电力、饲料、化学塑胶、化学肥料等。

五、技术参数：

1、供电电源：220VAC/110VAC/24VDC；

2、消耗功率：4W；

3、触点容量：10A/250VAC SPDT（单刀双掷）；

4、叶片转速：1RPM（转/分）；

5、力    矩：1.0Kg×CM；

6、物料密度：≥0.5g/cm3；

7、工作温度：-10～80℃（***高可订400℃）；

8、绝缘电阻：≥100MΩ；

9、介电强度：1500V*1min；

10、防护等级：IP65；

11、叶片材质：SUS304。

六、安装要求包括：

1、安装前请确认电源电压是否与标示牌上面的电压一致。

2、确认被测物料密度，选择***佳叶片形状和大小，一般地，密度越大叶片越小。

3、安装前确认水平安装还是竖直安装

I、水平安装时，将叶片与水平向下呈10～20°的夹角安装，以减少物料的冲击。

II、水平安装时，接线盒入线口应垂直朝下，电缆固定螺母须***锁紧，如有条件可加防雨罩。

4、应避免安装在物料的进料口的部位，当无法避免时可在开关的上方200mm处加装防护挡板，以保护叶片不受物料冲击。

5、产品安装时请勿敲击传动部位和叶片部位，以免造成不必要的损害。

七、选型编码：

八、订购注意事项：

1、确认电压24Vac,110V,220V OR 240V,50/60Hz；

2、确认安装方式（侧装或上装）；

3、注意原料比重；

4、确认叶片尺寸是否可插入法兰入口或桶壁开孔。
