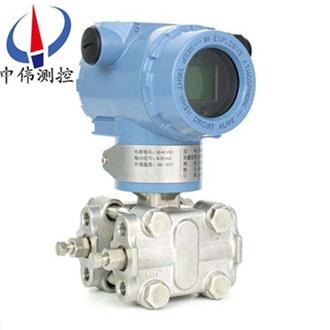

高精度负压力变送器

•

高精度负压力变送器中应用数字技术，除了确保仪表的高可靠性和其它优越性能外，也能实现智能仪表实时自检组态操作并可与控制室之间的远程数字化连接，实现控制室对单元仪表的远程查询或实时组态。精度高，稳定性好。

一、产品概述：

ZW3051SP系列高精度负压力变送器进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内zui为流行，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

二、工作原理：

ZW3051SP系列高精度负压力变送器是当被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

三、应用场合：

ZW3051SP系列高精度负压力变送器主要用于测量气体、液体和蒸汽的压力、负压和******压力等参数，然后将其转换成4-20mA.DC信号输出。高精度压力变送器它可以通过符合HART协议的手操器相互通讯，它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的压力。

四、主要特点：

1、精度高；

2、稳定性好；

3、二线制4-20mADC；

4、固体元件，接插式印刷线路板；

5、小型、重量轻、坚固抗震；

6、量程、零点外部连续可调；

7、正迁移可达500%；负迁移可达600%；

8、阻尼可调；

9、单向过载保护特性好；

10、无机械可动部件维修工作量少；

11、全系列统一结构，零部件互换性强；

12、接触介质的膜片材料可选（316L、TAN、HAAS-C、MONEL等耐腐蚀材料）；

13、防爆结构，全天候使用；

14、智能HART现场总线协议。

五、性能参数：

1、使用对象：液体、气体和蒸汽；

2、测量范围：0-0.06kPa至0-40MPa；

3、输出信号：4-20mA DC；

4、12-45VDC，一般为24VDC；

5、负载特性：与供电电源有关，在某一电源电压 时代负载能力（负载特性），负载阻抗 RL与电源电压VS关系式为：RL≤（VS-12）；

6、指示表：LCD液晶或者LFD数码管显示；

7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6；

8、量程和零点：外部连续可调；

9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的******值，均不能超过测量范围上限的100%（智能型：量程比15:1） ***大正迁移量为***小调校量程的500%；***大负迁移量为***小调教量程的600%；

10、温度范围：放大器工作温度范围：-29～+93℃（LT型为-25～+70℃） 灌充硅油的测量元件：-40～+104℃ 法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+149℃；

11、静 压：1、4、10、25、32MPa；

12、温 度：相对湿度为0～100%RH；

13、容积变化量：＜0.16cm3；

14、阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调。

六、技术参数：

（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）；

1、准确度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5%；

2、死区：无（≤0.1%）；

3、稳定性：六个月内不超过***大量程的基本误差******值；

4、振动影响：在任意轴上，振动频率为200Hz；

5、电源影响：小于输出量程的0.005%V；

6、负载影响：电源如果稳定，则负载没有影响；

7、安装位置影响：***大可产生0.24kPa 的零点误差。

其它：

1、隔离膜片：316不锈钢，哈氏合金C-276，蒙乃尔合金，钛或钽；

2、排气/排液阀：316不锈钢；

3、法兰和接头：316不锈钢；

4、接触介质“O”形环：丁腈橡胶，氟橡胶；

5、灌充液：硅油或者惰性油；

6、螺栓:316L不锈钢；

7、电子壳体材料：低铜铝合金；

8、引压连接件：法兰1/4NPT，中心距54mm；接头1/2NPT或M20x1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm；

9、信号接线孔：G1/2。

七、故障诊断：

变送器在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行了生产来说至关重要的。我们根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。

1、调查法：

回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修。

2、直观法：

观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。

3、检测法。

a、断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。

b、短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。

c、替换检测：将怀疑有故障的部分更换，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。

d、分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置。

八、安装要求：

1、安装前请仔细阅读产品使用说明书，并核对产品的相关信息。

2、变送器应安装于通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免阳光照射和雨淋，避免变送器性能降低或出现故障。

3、变送器属精密仪器，安装时忌强力冲击、摔打。

4、按接线图正确连接。

5、注意保护变送器引出电缆。在工业现场使用时，建议使用金属管保护或者架空。切勿松动电缆引出端的密封螺帽，避免潮气进入。

九、使用注意事项：

压力传感器使用过程中的要点、变送器在工艺管道上正确的安装位置与被测介质有关，为获效得的测量效果，应注意考虑下列情况：

1、导压管应安装在温度波动小的地方；

2、测量液体压力时，变送器的安装位置应避免液体的冲击（水锤现象），以免传感器过压损坏。

3、防止渣滓在导管内沉积；

4、测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。

5、冬季发生冰冻时，安装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。

6、防止变送器与腐蚀性或过热的介质接触；

7、接线时，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。

8、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使变送器的工作温度超过极限。

9、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。

十、选型编码：

十一、设计选用及订货须知：

1、ZW3051SP系列负压力变送器型号可根据选型规格表按需要确定。

2、选型规格表中的数字、符号须***填写清楚、准确无误。

3、如有正负迁移，须***注明迁移量数值。

4、差压变送器如需配三阀组、节流装置，需另行注明。

5、根据用户规定的量程校验。如果用户无规定，变送器调校至***大量程，这种校验将在室温、常压下进行。

6、需要标注工位号时，应在订货时注明。

7、选购远传变送器时，还应根据不同远传法兰选型表按需确定。

8、如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。

9、接触介质O形密封环的材料有丁晴橡胶和氟橡胶等。

售后服务承诺：

1、我公司所售中伟压力变送器系列产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
