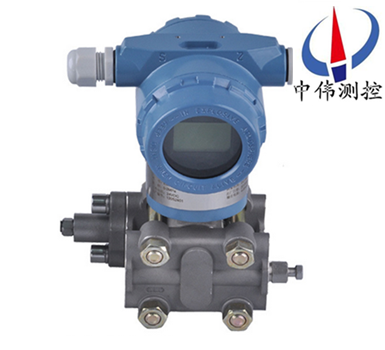

智能微差压变送器

•

智能微差压变送器引进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合

一、产品概述：

ZW3851DR系列智能微差压变送器是引进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内zui为流行，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

二、工作原理：

ZW3851DR系列智能微差压变送器是测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

三、应用场合：

ZW3851DR系列智能微差压变送器是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。

四、主要特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；

2、数字精度：+（-）0.05%；

3、模拟精度：+（-）0.75%+（-）0.1%F.S；

4、全性能：+（-）0.25F.S；

5、稳定性：0.25% 6个月；

6、量程比：100：1；

7、测量速率：0.2S；

8、小型化（2.4kg）全不锈钢法兰，易于安装；

9、过程连接与其它产品兼容，实现测量；

10、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

11、采用16位计算机；

12、标准4-20mA，带有基于HART协议的数字信号，远程操控；

13、支持向现场总线与基于现场控制的技术的升级。

五、技术参数：

1、使用对象：液体、气体和蒸气；

2、测量范围：0-0.25～1.5kPa；

3、输出信号：4~20mA DC （特殊可为四线制）；220V  AC供电，0~10mA  DC输出；

4、供电电源：12~45V  DC，一般为24V  DC；

5、负载特性：与供电电源有关，在某一电源电压时带负载能力见图3，负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；

6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；

7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；

8、量程和零点：外部连续可调；

9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的******值，均不能超过测量范围上限的100%。zui大正迁移量为zui小调校量程的500%；zui大负迁移量为zui小调校量程 的600%；

10、工作温度范围：－20~+88℃。

六、保护功能：

1、输入过载保护；

2、输出过流限制保护；

3、输出)电流长时间短路保护；

4、两线制端口瞬态感应雷与浪涌电流TVS抑制保护；

5、工作电源过压极限保护≤35V；

6、工作电源反接保护。

七、故障排除方法：

如果微差压变送器在使用过程中遇到问题，我们可以使用以下三个方法来解决。

1、检测法：

1.1、替换检测：将怀疑有故障的部分更换，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。

1.2、分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置

1.3、断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进下步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从表体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。

1.4、短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。

2、调查法：

回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、 误操作、误维修。

3、直观法：

观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。

微差压变送器是引进国外xj****技术和设备生产的新型变送器，差压变送器通常分为智能差压变送器,高静压差压变送器和微差压变送器三大类型。

八、安装注意事项:

差压变送器和节流装置配套使用的时候，遇到现场压力低的时候，在计算的时候经常会到这么一个情况，就是计算出来的差压上限是微差压，这就对现场差压变送器提出了很高的要求。

导压管的安装问题：

1、差压变送器由于其量程小，安装位置不同而受力不均匀引起压力的变化。（斜度30度时，会产生0.2KPa 左左的压力）。这样的情况特别是在和阿牛巴流量计配套使用的时候，一定要注意差压变送器的安装问题。

2、防止变送器与腐蚀性或过热的被测介质相接触；

3、防止渣滓在导压管内沉积；

4、导压管要尽可能短一些；

5、两边导压管内的液柱压头应保持平衡；

6、导压管应安装在温度梯度和温度波动小，无冲击和振动的地方；

现场测量中，减少误差的方法：

1、导压管应尽可能短些；

2、当测量液体蒸汽时，导压管应向上连接到流程工艺管道，其斜度应不小于1/12；

3、对于气体测量，导压管应向下连接到流程工艺管道，其斜度应不小于1/12；

4、液体导压管道布设时要避免出现高点，气体导压管布设要避免出现低点；

5、两导压管应保相同的温度；

6、为避免摩擦影响，导压管的口径应足够大；

7、充满液体的导压管中应无气体存在；

8、当使用隔离液时，两边导压管的液位要相同。

九、选型编码：

十、设计选用及订货须知：

1、ZW3851DR系列微差压变送器型号可根据选型规格表按需要确定。

2、选型规格表中的数字、符号须***填写清楚、准确无误。

3、如有正负迁移，须***注明迁移量数值。

4、差压变送器如需配三阀组、节流装置，需另行注明。

5、根据用户规定的量程校验。如果用户无规定，变送器调校至***大量程，这种校验将在室温、常压下进行。

6、需要标注工位号时，应在订货时注明。

7、如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。

八、售后服务承诺：

1、我公司所售差压变送器系列产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
