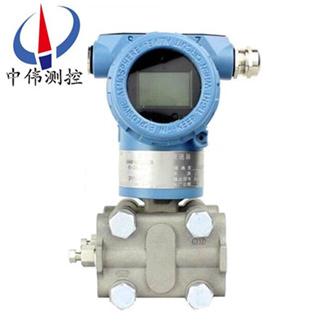

防爆压力变送器

•

防爆压力变送器是引进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于外观上完全融合了目前

一、产品概述：

ZW3351GP系列防爆压力变送器采用进口优质压力传感器芯片，经内置的存储器E2PROM存取传感器的环境温度、压力及输入/输出特性修正参数、再经CPU微处理器运算，进行温度自动补偿，非线性校正、V/I转换与A/D转换，输出4-20mA的标准信号，并在模拟信号上叠加一个符合HART协议的数字信号进行通信。在通信时，频率信号对4-20mA的信号不产生任何扰动影响。

二、工作原理：

ZW3351GP系列防爆压力变送器的原理是被测介质的两种压力通入高、低两压力室，作用在元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

三、应用场合：

ZW3351GP系列防爆压力变送器主要用于测量气体、液体和蒸汽的压力、负压和绝压等参数，然后将其转换成4-20mA.DC信号输出。它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的绝压。

四、主要特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；

2、数字精度：+（-）0.05%；

3、稳定性：0.25%  60个月；

4、量程比：100：1；

5、测量速率：0.2S；

6、小型化（2.4kg）全不锈钢法兰，易于安装；

7、过程连接与其它产品兼容，实现测量；

8、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

9、采用16位计算机的智能变送器；

10、标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。

五、技术参数：

1、使用对象：液体、气体和蒸气；

2、测量范围：0-0.08kPa至0-40MPa；

3、输出信号：4~20mA DC （特殊可为四线制）；220V  AC供电，0~10mA  DC输出；

4、供电电源：12~45V  DC，一般为24V  DC；

5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；

6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；

7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；

8、量程和零点：外部连续可调；

9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值，均不能超过测量范围上限的100%。zui大正迁移量为zui小调校量程的500%；zui大负迁移量为zui小调校量程 的600%；

10、温度范围：工作温度范围：－20~+88℃。

六、安装要求及注意事项：

1、安装前请仔细阅读产品使用说明书，并核对产品的相关信息。

2、变送器应安装于通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免阳光照射和雨淋，避免变送器性能降低或出现故障。

3、变送器属精密仪器，安装时忌强力冲击、摔打。

4、按接线图正确连接。

5、注意保护变送器引出电缆。在工业现场使用时，建议使用金属管保护或者架空。切勿松动电缆引出端的密封螺帽，避免潮气进入。

七、选型编码：

八、设计选用及订货须知：

1、ZW3351系列变送器型号可根据选型规格表按需要确定。

2、选型规格表中的数字、符号须***填写清楚、准确无误。

3、如有正负迁移，须***注明, 迁移量数值。

4、差压变送器如需配三阀组、节流装置，需另行注明。

5、变送器根据用户规定的量程校验。如果用户无规定，变送器调校至***大量程，这种校验将在室温、常压下进行。

6、需要标注工位号时，应在订货时注明。
