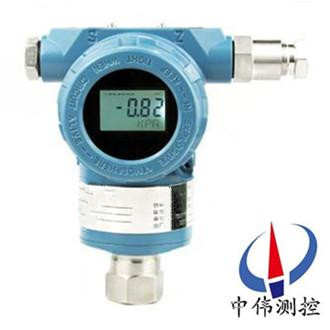

防爆绝压/压力变送器

•

防爆绝压/压力变送器是引进国外xj****技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于外观上完全融合

一、产品概述：

ZW3351AP系列防爆绝压/压力变送器是我引进国外xj****技术和设备生产的新型变送器，关键原材料、元器件和零部件均选用进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内流行，并被广泛使用的两种变送器的结构优点，给使用者耳目一新的感觉。

二、工作原理：

ZW3351AP系列防爆绝压/压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。和工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。

三、应用场合：

ZW3351AP系列防爆绝压/压力变送器的一侧接受被测绝压信号，另一侧被封闭成高真空基准室，然后将其转换成4～20mA.DC信号输出。它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的绝压。

四、主要特点：

1、超级的测量性能，用于压力、差压、液位、流量测量；

2、数字精度：+（-）0.05%；

3、稳定性：0.25%  60个月；

4、量程比：100：1；

5、测量速率：0.2S；

6、小型化（2.4kg）全不锈钢法兰，易于安装；

7、过程连接与其它产品兼容，实现理想测量；

8、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

9、采用16位计算机；

10、标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。

五、技术参数：

1、使用对象：液体、气体和蒸气；

2、测量范围：0-1.6～10Mpa；

3、输出信号：4~20mA DC （特殊可为四线制）；220V  AC供电，0~10mA  DC输出；

4、供电电源：12~45V  DC，一般为24V  DC；

5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；

6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；

7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；

8、量程和零点：外部连续可调；

六、安装要求及注意事项：

1、安装前请仔细阅读产品使用说明书，并核对产品的相关信息。

2、变送器应安装于通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免阳光照射和雨淋，避免变送器性能降低或出现故障。

3、变送器属精密仪器，安装时忌强力冲击、摔打。

4、按接线图正确连接。

5、注意保护变送器引出电缆。在工业现场使用时，建议使用金属管保护或者架空。切勿松动电缆引出端的密封螺帽，避免潮气进入。

七、选型编码：

八、设计选用及订货须知：

1、ZW3351系列变送器型号可根据选型规格表按需要确定。

2、选型规格表中的数字、符号须***填写清楚、准确无误。

3、如有正负迁移，须***注明, 迁移量数值。

4、差压变送器如需配三阀组、节流装置，需另行注明。

5、变送器根据用户规定的量程校验。如果用户无规定，变送器调校至***大量程，这种校验将在室温、常压下进行。

6、需要标注工位号时，应在订货时注明。

售后服务承诺：

1、我公司所售压力变送器系列产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
