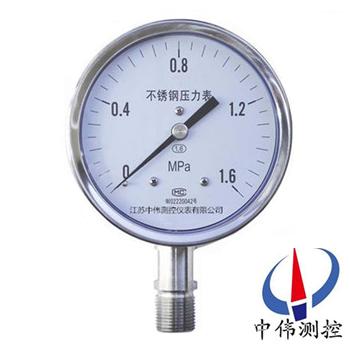

不锈钢压力表
不锈钢压力表的整体结构设计合理、工艺精致，具有较高的测量准确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外xj****技术装备中的******仪表实现国产化的理想配套产品。
Description：
一、产品概述：
Y-100B系列不锈钢压力表的整体结构设计合理、工艺精致，具有较高的测量准确度和持久的稳定性，因此不仅可提供出口，有装拆快捷方便，易于清洗，不易污染，清洁美观，安全可靠等优点。并满足生产质量规范的要求，尤为国内用户对引进国外xj****技术装备中的******仪表实现国产化的理想配套产品。
二、工作原理：
Y-100B系列不锈钢压力表由导压系统（包括接头、弹簧、限流罗纹钉等）、齿轮传动机构、事数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密接够。能有效的保护内部机件免收环境影响和污侵入。对于在外壳内冲液（一般为甘油）的仪表，能够震动较剧和减少介质的压力脉冲影响。
三、应用场合：
Y-100B系列不锈钢压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、矿山、机械、电力及食; 品行业。直接测量不结晶体，有腐蚀性的气体、液体的压力。
四、主要特点：
1、性能稳定，测量精度较高，反应速度较快。
2、测量的是总压力，包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中，压力表本身吸气和放气很小，不会对被测气压产生影响。
5、内部没有高温部件，不会使油蒸汽分解。
6、若选用耐腐蚀材料制造，可测量腐蚀性气体压力。
7、结构牢固，而且便于密封和安装。
8、操作简便，不需调整，但需要定期校验。
五、技术参数：
1、公称直径：Φ60 Φ100 Φ150；
2、结构形式：径向直接安装式；
3、接头螺纹：M20x1.5；
4、准确度等级：1.5 、2.5；
5、测量范围：与一般压力表的测量范围相同；
6、环境条件：温度-40-70℃ 相对湿度≤85﹪；
7、耐振等级：YBF为V．H．3 YBFN为V．H．4；
8、材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316等。
六、压力表的安装：
1、压力表的安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。
2、压力表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。
3、在安装的压力表前端应有缓冲器； 为便于检验，在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。
七、定期进行检修维护：
1、经过一段时间的使用 与受压， 压力表机芯难免会出现一些变形和磨损，压力表就会产生各种误差和故障。为了保证其原有的准确度而不使量值传递失真， 应及时更换，以确保指示正确、安全可靠。
2、压力表要定期进行清洗。 因为压力表内部不清洁，就会增加各机件磨损，从而影响其正常工作，严重的会使压力表失灵、报废。
3、在测压部位安装的压力表，根据JJG52-1999 规定，它的检定周期一般不超过半年。
4、测压部位介质波动大，使用频繁，准确度要求较高， 以及对安 全因素要求较严的，可按具体情况将检定周期适当缩短。
八、使用注意事项：
1、使用时环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20℃时，须计入温度附加误差。
2、使用时须***垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3、使用时正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量zui低都不应低于下限的1/3，测量真空时真空部分全部使用。
4、使用时如遇到真空压力表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或生产厂家维修。
5、使用时应避免震动和碰撞，以免损坏。
九、测量范围数据表：
| 名称 | 型号 | 标度范围（Mpa） | 精度等级 |
耐震 | Y-60B-F | 0~0.1,0.16,0.25,0.4,0.6,1,1.6, | 2.5或1.6或1.0 |
| Y-100B-F | |||
| Y-150B-F | |||
| Y-60B-F | |||
| Y-100B-FZ | |||
| Y-150B-FZ | |||
| 轴向带前边 | Y-63B-F | ||
| Y-103B-F | |||
| Y-153B-F | |||
| 轴向带前边耐震 | Y-63B-FZ | ||
| Y-103B-FZ | |||
| Y-153B-FZ |
十、外形尺寸单位：mm：
| D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接头螺纹d |
| 60 | 76 | 4.5 | ≤60 | 14 | 36 | 66 | M14x1.5；Z1/4,1/4NPT | |
| 100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2 |
| 150 | 165 | 5.8 | ≤125 | ≤60 |
十一、设计选用及订货须知：
1、不适用于外界有氯、硝酸和过氯化氧等强化剂环境。
2、外壳需喷涂PTEE聚四氟乙烯涂层时，订货时注明。
3、接头螺纹如需特殊要求时请说明。
4、不锈钢压力表分普通型和耐震型。
5、订货请说明名称、型号及测量上限。
售后服务承诺：
1、我公司所售压力表系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
