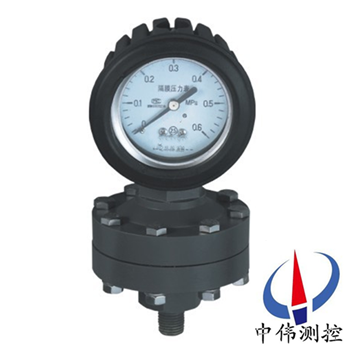

充油式隔膜压力计
充油式隔膜压力计被广泛应用于电路板印刷设备，金属蚀刻机及PCB/LCD清洗液体过滤泵浦，耐腐蚀，可量测高粘度液体。用于化工行业各类化工机械。如显影机、清洗机、蚀刻机、药液过滤机等设备。有时也可用于工业
Description：
一、产品概述：
YTP-100PP系列充油式隔膜压力计是采用优质PP料,工艺精湛,外观亮丽,质量可靠,防水、耐振、耐蚀性能优越。且压力量程众多,规格齐全,有单面、双面，一体成型式及两体式,一体成型式不易产生裂痕以及漏油现象,隔膜可选择氟橡胶或铁氟龙，适应性强。
二、工作原理：
YTP-100PP系列充油式隔膜压力计由测量系统（包括接头，波纹膜盒等），传动机构（包括拔杆机构，齿轮传动机构），指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。
是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
三、主要特点：
1、众多的压力量程,能更好的适应客户的要求；
2、价格低廉，能为你节约成本；
3、外观亮丽，更能体现你设备的价值；
4、安装便捷，拆卸灵活；
5、维护简单,性能稳定。
四、技术参数：
规格 | 內容 |
尺 寸 大 小 | 63mm |
精 确 度 | Class ± 1.5% |
压 力 范 围 | 1~30 kg/cm? （bar） |
温度范围限制 | 运转时温度zui大值60℃（因考虑传导特性） |
接头尺寸与材质 | PP，直立或埋入 |
测量装置与材质 | C型管，铜合金 |
內 机 材质 | 铜合金 |
面 板 材 质 | 铝制，白色底黑色字体 |
指 针 材 质 | ABS，黑色 |
外 壳 材 质 | PP，一体成型 |
上 蓋 材 质 | PP |
填 充 液 | 甘油（99.5%） |
镜 面 材 质 | 强化玻璃 |
五、压力表的安装：
1、压力表的安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。
2、压力表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。
3、在安装的压力表前端应有缓冲器； 为便于检验，在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。
六、使用维护：
1、仪表须***垂直：安装时应使用扳手旋紧，不应强扭表 头；运输时应避免碰撞。
2、仪表使用宜在周围环境温度为-25~55℃。
3、使用工作环境振动频率<25HZ，振幅不大于1mm。
4、仪表使用范围，应在上限的1/3～2/3之间。
5、仪表应经常进行检定(至少每三个月一次）。
七、设计选用及订货须知：
1、订货时请注明型号，名称，测量范围，接头螺纹尺寸，精度等级。
2、如有特殊要求，请在订货时详细说明。
六、售后服务承诺：
1、我公司所售压力表系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
