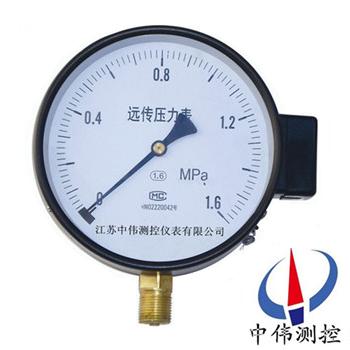

电位器远传压力表

•

电位器远传压力表适用于测量无爆炸危险、不结晶、不凝固及对铜和铜合金无腐蚀作用的液体、气体和蒸气等介质的压力。既能就地批示压力，又能通过仪表内部设置的同步电阻式发送器，将被测压力以电量值传至远离测量点的

一、产品概述：
YTZ-150系列电位器远传压力表机械部分的作用与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏离时，电阻传送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示出相应的压力值。
二、工作原理：
YTZ-150系列电位器远传压力表由测量系统(包括接头、膜盒)、传动机构、指示装置、磁助电接头装置、外壳、调节装置及航空扦等组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形—位移，经拔杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。同时指针带动电接头装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

三、应用场合：
YTZ-150系列电位器远传压力表几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

四、主要特点：
1、性能稳定，测量精度较高，反应速度较快。
2、测量的是总压力，包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中，压力表本身吸气和放气很小，不会对被测气压产生影响。
5、内部没有高温部件，不会使油蒸汽分解。
6、若选用耐腐蚀材料制造，可测量腐蚀性气体压力。
7、结构牢固，而且便于密封和安装。
8、操作简便，不需调整，但需要定期校验。

五、技术参数：
准确度等级：1.6；
发送器起始电阻值：3～20Ω；
发送器满度电阻值：340～400Ω；
发送器连接端①②外加电压不大于6V；
滑线电阻式发送器接线图；
使用环境条件：40～60℃,相对湿度不大于85％,且震动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响；
湿度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4％/10℃；
重量：1.2kg。

六、使用注意事项：
1、使用时环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20℃时，须计入温度附加误差。
2、使用时须***垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3、使用时正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量zui低都不应低于下限的1/3，测量真空时真空部分全部使用。
4、使用时如遇到真空压力表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或生产厂家维修。

七、选型编码：

八、设计及订货须知：
订货时请写明被测介质名称、工作压力、介质温度、介质密度、测量范围、安装方式情况等。
售后服务承诺：
1、我公司所售压力表系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
