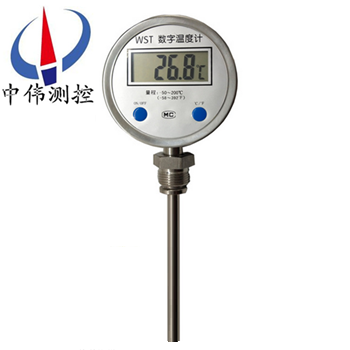

数显型双金属温度计

•

数显型双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体、和蒸汽的温度。该温度计从设计原理及结构上具有防水、防腐蚀、隔爆、耐震动、直观、易读数、无***害、坚固耐用等特点。可取代其

一、产品概述：
WST系列数显型双金属温度计有轴向型,径向型,万向型等表头型号选择.温度计探杆长度可以根据客户需要来定制。现场显示温度，直观方便安全可靠，使用寿命长；抽芯式温度计可不停机短时间维护或更换机芯。轴向型、径向型、135°型、万向型等品种齐全，适应于各种现场安装的需要。
二、工作原理：
WST系列数显型双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
三、应用场合：
WST系列数显型双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
四、主要特点：
1、现场显示温度，直观方便，安全可靠，使用寿命长等特点。
2、无***害，易读数，坚固耐震。
3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
4、抽芯式温度计可不停机短时间维护或更换机芯。
5、轴向型、径向型、135ordm;型、万向型等品种齐全，适应于各种现场安装的需要。

五、技术参数：
1、执行标准：JB/T8803-1998  GB3836-83；
2、标度盘公称直径：60，100，150；
3、精度等级：（1.0），1.5；
4、热响应时间：≤40S；
5、防护等级：IP65；
6、角度调整误差：角度调整误差应不超过其量程的1.0%；
7、回差：回差应不大于基本误差限的******值；
8、重复性：重复性极限范围应不大于基本误差限******值的1/2。

六、注意事项
1、不能直接拧表头；
2、长度选择要选接近的标准尺寸（ 50mm的整数倍数）；
3、保护管浸入被测介质中长度须***大于感温元件的长度，一般浸入长度建议大于100mm,0-50℃量程的浸入长度建议大于150mm，以保证测量的准确性。
4、不宜用于测量敞开容器内介质的温度。
5、在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型，更不能将表当扳手使用。
6、在正常使用的情况下应予定期检验。一般以每隔六个月为宜。
7、不允许在强烈震动环境工作，以免影双金属寿命，电接点不允许在震动较大的场合的控制回路中使用，以免影响可靠性。

七、测温范围：

备注：
1、温度表的插入深度L须***大于Lmin，L可供选择的系列为：100，150，200，250，300，400，500，750，1000，1250，1500，2000等，也可根据用户需要特制。
2、保护管直径为Φ6、Φ8的该系列温度计，其时间常数不超过40秒，直径为Φ10时，时间常数不超过30秒。
3、保护管采用不锈钢1Cr18Ni9Ti制造，在常温下zui高工作压力为6.4MPa。

八、外形及尺寸：

九、具体型号名称说明表示：

1、数显轴向型

2、数显径向型

3、数显135°向型

4、数显万向型

十、选型编码：

选型举例说明：
万向数显型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级。
十一、设计及订货须知：
请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
