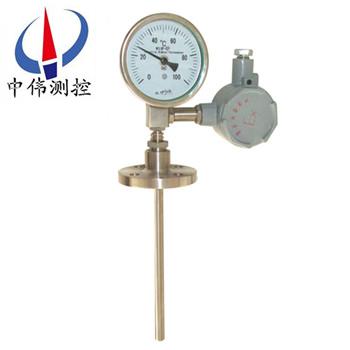

防爆型双金属温度计

  • 5防爆型远传双金属温度计.jpg
防爆型双金属温度计是一种适合测量中,低温的现场检测仪表,可用来直接测量液化、气体的温度。与国内******产品的比较:仪表精度等级达到 1.0 级,仪表上壳采用防腐材料,其耐温性可以高达 200 ℃ ,zui

Description:

一、产品概述:
WSSB系列
爆型双金属温度计是一种适合测量中,低温的现场检测仪表,可用来直接测量液化、气体的温度。与国内******产品的比较:仪表精度等级达到 1.0 级,仪表上壳采用防腐材料,其耐温性可以高达 200 ℃ ,zui低为 -40 ℃ 。法兰式结构,双层密封胶圈,故防腐,防水性能好。保护管焊接采用全自动氩气保护管、焊缝牢固、晶间腐蚀小。标度盘是铝氧化印刷盘,表面清晰式样美观。指针为内可调式。
二、工作原理:
WSSB系列爆型双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度双金属温度计,通常将金属片制成螺旋卷形状。当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。
三、应用场合:
WSSB系列爆型双金属温度计可配合各式安装套管,满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
四、主要特点:
1、现场显示温度,直观方便;安全可靠,使用寿命长;
2、多种结构形式,可满足不同要求。无***害,易读数,坚固耐震。
3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。
4、抽芯式温度计可不停机短时间维护或更换机芯。
5、一体式有轴向型、径向型、135o型、万向型等品种齐全,适应于各种现场安装的需要。
五、技术参数:
执行标准
JB/T8803-1998  GB3836-83。
其他参数
标度盘公称直径:60,100,150;
精度等级:(1.0),1.5;
热响应时间:≤40S;
防护等级:IP55;
角度调整误差:角度调整误差应不超过其量程的1.0%;
回差:双金属温度计回差应不大于基本误差限的******值;
重复性:双金属温度计重复性极限范围应不大于基本误差限******值的1/2。

六、注意事项:
1、在保管、安装、使用及运输过程中,尽量避免碰撞保护管,禁止让保护管弯曲、变形。
2、安装时,严禁扭动仪表外壳。
3、仪表应在-30℃~80℃的环境温度内正常工作。
4、仪表经常工作的温度能在刻度范围的1/2~3/4处。
5、保护管浸入被测介质中长度须***大于感温元件的长度,这样做是为了保证测量的准确性。
6、不要用于敞口的容器中的介质测量。
7、使用过程中要注意检查,时间大概在在6个月左右。

七、测温范围:

测量范围℃

适用范围

工业、商业

实验室、小型

-80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500

八、外形尺寸:

形 式

D

A

B

E

d

径向型

105

23

73


Ф8

Ф10

155

23

73


轴向型

65

50

110

34

105

50

110

34

万向型

105

23

178

120

155

23

178

120

电接点

轴向型

128

40

135


电接点

径向型

128

72

150

42

电接点

万向型

128

40

175

98

九、型号及规格:

型 号

测温范围℃

精度等级

保护管材料

规 格

安装装置

WSSB-410

-80-+40

-40-+80

0-50

0-100

0-150

0-200

0-300

0-400

0-500

1.5

1Cr18NI9Ti

304

316

316L

哈氏C-276

H.AIIoyc-276



75

100

150

200

300

400

500

750

1000

无固定装置螺纹

WSSB-480

WSSB-411

可动外螺纹

WSSB-481

WSSB-412

可动内螺纹

WSSB-482

WSSB-413

固定法兰

WSSB-483

WSSB-414

固定螺纹

WSSB-484

WSSB-415

卡套螺纹

WSSB-485

WSSB-416

卡套法兰

WSSB-486

例:中伟隔爆万向型双金属温度计,位式调节上下限,测温范围0400℃,保护管316,插入长度300mm WSSX-481BM 0400L=300保护管316

十、选型编码:

系列号

类别

规格表示

说明

WSS

B

防爆型

双金属温度计(中伟测控)

表盘公称直径

-3


Φ60

-4


Φ100

-5


Φ150

表盘形式

0


轴向(直型)

1


径向(角型)

2


135°向(钝角型)

8


万向(可调角型)

安装固定形式

0


无固定装置

1


可动外螺纹

2


可动内螺纹

3


固定螺纹

4


固定法兰

5


卡套螺纹

6


卡套法兰

保护形式

-


普通型

W


防护型

F


防腐型

十一、设计选用及订货须知:
1、型号;
2、精度等级;
3、测温范围;
4、电接点位式调节;
5、安装固定形式;
6、插入长度。

售后服务承诺:
1、我公司所售中伟温度计系列产品在十二个月以内出现质量问题的,负责免费维修。
2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。
3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。
4、质保期后产品出现质量问题,我公司负责维修,收取损坏部件成本费。
5、如用户需我公司现场服务,对省内用户我公司服务人员12小时内到达现场,省外用户48小时内到达现场。
