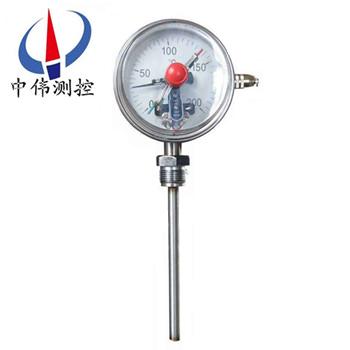

电接点远传双金属温度计

•

电接点远传双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分

一、产品概述：
WSSX系列电接点远传双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。电接点双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。
二、工作原理：
WSSX系列电接点远传双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警目的。
三、应用场合：
WSSX系列电接点远传双金属温度计是一款常用于生产现场温度不是很高的场合内的检测仪表，可以直接测量气体、蒸汽的温度，测量温度一般在零下80度-500度范围内，该款从设计上具有防水、防腐、耐震动、读数直观、坚固耐用等特点，广泛应用于石油、化工、船舶、机械、发电、纺织、印刷等工业场合内。
四、主要特点：
1、现场显示温度，直观方便；安全可靠，使用寿命长；
2、多种结构形式，可满足不同要求。无***害，易读数，坚固耐震。
3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
4、抽芯式温度计可不停机短时间维护或更换机芯。
5、一体式有轴向型、径向型、135o型、万向型等品种齐全，适应于各种现场安装的需要。
五、技术参数：
1、测量范围：-80~40℃，-40~80℃，0~50、100、150、200、250℃，或由用户指定；
2、精度等级：1.5级；
3、工作压力：zui大使用压力4.0Mpa；
4、F4包层厚度：~0.8mm,也可由用户指定；
5、质量检验：采用电火花微孔探伤检测，电压12KV，频率1.6×106Hz不击穿；
6、金属保护管材质：ICr18Ni9Ti;或由用户指定；
7、金属保护管外径：Φ6，Φ8，Φ10，Φ12；
8、连接尺寸：（1）可动外螺纹：M27×2，G3/4，G1/2，或由用户指定；
（2）法兰连接：DN15，20，25等，HG20593，或由用户指定；
9、指示表外径：D=Φ80，Φ100，Φ150。

六、注意事项：
1、在保管、安装、使用及运输过程中，尽量避免碰撞保护管，禁止让保护管弯曲、变形。
2、安装时，严禁扭动仪表外壳。
3、仪表应在-30℃～80℃的环境温度内正常工作。
4、仪表经常工作的温度能在刻度范围的1/2～3/4处。
5、保护管浸入被测介质中长度须***大于感温元件的长度，这样做是为了保证测量的准确性。
6、不要用于敞口的容器中的介质测量。
7、使用过程中要注意检查，时间大概在在6个月左右。

七、电气参数：

八、绝缘电阻：

正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
切换差：切换差误差应不超过基本误差限的1．5倍。
九、技术数据表：

十、选型编码：

选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm。 WSSX-481， 0～400℃，L=450， M27×2，1.5级。

十一、设计选用及订货须知：
1、型号；
2、精度等级；
3、测温范围；
4、安装固定形式；
5、热安装套管形式；
6、插入长度。
售后服务承诺：
1、我公司所售中伟温度计系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
