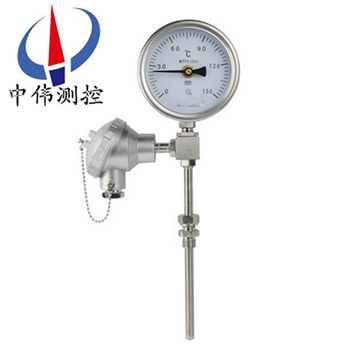

热电阻远传双金属温度计

•

热电阻远传双金属温度计既满足现场测温需求，亦满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的 -40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。

一、产品概述：
WSSP系列热电阻远传双金属温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。

二、工作原理：
WSSP系列热电阻远传双金属温度计是一种将热电阻测温元件与WSSP型温度计温包安装于同一测温元件内的一种温度测量仪表。两个测温系统相互独立，互不影响各自的温度测量及准确度。这种仪表的突出优点在于只需单点测温就可双重指示被测温度，其中压力式部分用于现场指示，热电阻信号用来远传至控制室（约500米），通过二次仪表来线式、控制、调节被测温度，两个测温系统互相监视，提高了温度测量的可靠性和准确性。
三、应用场合：
WSSP系列热电阻远传双金属温度计既满足现场测温需求，亦满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的 -40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
四、主要特点：
1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。
3、结构形式与************产品相同，可替代进口。
五、技术参数：
1、测温范围 -40～600℃；
2、环境温度 -10～55℃；
3、相对湿度 ≤95％；
4、精度等级  1.5级；
5、时间常数 ≤60Ｓ；
6、探头耐压 ≤6Mpa；
7、探头直径:φ8-10mm、可动外螺纹:M27*2；
8、热电阻PT100（单路、双路输出）或4-20mA电流输出。

六、注意事项：
1、在保管、安装、使用及运输过程中，尽量避免碰撞保护管，禁止让保护管弯曲、变形。
2、安装时，严禁扭动仪表外壳。
3、仪表应在-30℃～80℃的环境温度内正常工作。
4、仪表经常工作的温度能在刻度范围的1/2～3/4处。
5、保护管浸入被测介质中长度须***大于感温元件的长度，这样做是为了保证测量的准确性。
6、不要用于敞口的容器中的介质测量。
7、使用过程中要注意检查，时间大概在在6个月左右。

七、技术数据表：

八、测温范围：

备注：
1、温度表的插入深度L须***大于Lmin，L可供选择的系列为：100，150，200，250，300，400，500，750，1000，1250，1500，2000等，也可根据用户需要特制。
2、保护管直径为Φ6、Φ8的该系列温度计，其时间常数不超过40秒，直径为Φ10时，时间常数不超过30秒。
3、保护管采用不锈钢1Cr18Ni9Ti制造，在常温下zui高工作压力为6.4MPa。

九、外形及尺寸：

十、选型编码：

例：，轴向型，PT100型 I级 测温范围0-400℃。活动螺纹M27x2，保护管316插入长度300mm.即为：WSSP-401 0-400℃ l=300mm I级 保护管316。

十一、设计及选型须知：
1、型号；
2、热电阻分度号；
3、热电阻精度等级；
4、双金属温度计精度等级；
5、测温范围；
6、安装固定形式；
7、保护管材质；
8、插入长度。
