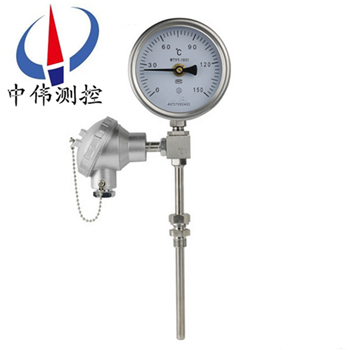

热电偶远传双金属温度计

•

热电偶远传双金属温度计与热电偶采用一体的方式，既满足现场测温需求，亦满足远距离传输需求。可以直接测量各种过程中的-80℃～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。

一、产品概述：
WSSE系列热电偶远传双金属温度计测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。

二、工作原理：
WSSE系列热电偶远传双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度双金属温度计，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。

三、应用场合：
WSSE系列热电偶远传双金属温度计与热电偶采用一体的方式，既满足现场测温需求，亦满足远距离传输需求。可以直接测量各种过程中的-80℃～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。

四、主要特点：
1、现场显示温度，直观方便，安全可靠，使用寿命长等特点。
2、无***害，易读数，坚固耐震。
3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
4、抽芯式温度计可不停机短时间维护或更换机芯。
5、轴向型、径向型、135ordm;型、万向型等品种齐全，适应于各种现场安装的需要。

五、技术参数：
1、标度盘公称直径：100、150 ；
2、热响应时间：≤40s ；
3、精度等级：1.0、1.5 ；
4、热电偶：I级 1.5℃；II级 2.5℃；
5、热电阻：A级 ±（0.15+0.005ItI） B 级 ±（0.30+0.005） ；
6、防护等级：IP55。

六、注意事项：
1、在保管、安装、使用及运输过程中，尽量避免碰撞保护管，禁止让保护管弯曲、变形。
2、安装时，严禁扭动仪表外壳。
3、仪表应在-30℃～80℃的环境温度内正常工作。
4、仪表经常工作的温度能在刻度范围的1/2～3/4处。
5、保护管浸入被测介质中长度须***大于感温元件的长度，这样做是为了保证测量的准确性。
6、不要用于敞口的容器中的介质测量。
7、使用过程中要注意检查，时间大概在在6个月左右。

七、技术数据表：

八、测温范围：

备注：
1、温度表的插入深度L须***大于Lmin，L可供选择的系列为：100，150，200，250，300，400，500，750，1000，1250，1500，2000等，也可根据用户需要特制。
2、保护管直径为Φ6、Φ8的该系列温度计，其时间常数不超过40秒，直径为Φ10时，时间常数不超过30秒。
3、保护管采用不锈钢1Cr18Ni9Ti制造，在常温下zui高工作压力为6.4MPa。

九、外形及尺寸：

十、选型编码：

例：，轴向型，E型 I级 测温范围0-400℃。活动螺纹M27x2，保护管316插入长度300mm.即为：WSSE-401 0-400℃ l=300mm I级 保护管316。
十一、设计及订货须知：
1、型号；
2、热电偶分度号；
3、热电偶精度等级；
4、双金属温度计精度等级；
5、测温范围；
6、安装固定形式；
7、保护管材质；
8、插入长度。
