一体化智能温度变送器

•

一体化智能温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

一、产品概述：
ZW-SBWR/Z系列一体化智能温度变送器是现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号。
二、工作原理：

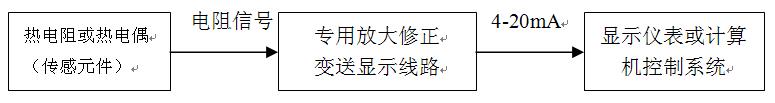

ZW-SBWR/Z系列一体化智能温度变送器对于测温元件为铂热电阻或铜热电阻的变送器，其线路由测量、放大、整形、调整和信号转换等几部分组成。在被测介质的温度发生变化时，测温元件的电阻值将发 生相应的变化，此变化经测量线路转换为电信号，在经高稳定性运算放大器放大，线形化校正电路进行准确的线形补偿，输出一个与被测温度成线形关系的 4-20mADC电流信号。对于测温元件为热电偶的变送器，其线路组成除此几部分外，还具有冷端补偿电路。

三、应用场合：
ZW-SBWR/Z系列一体式智能温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
四、主要特点：
1、超小型（模块φ44×18 ）一体化，通用性强。
2、二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
3、冷端、温漂、非线形自动补偿。
4、测量精度高，长期稳定性好。
5、温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
6、一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
7、机械保护 IP65 。
8、采用热电偶温变，可免用补偿导线，降低成本。
9、液晶、数码管、指针等多种指示功能方便现场适时监控。
10、现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装。
11、防爆等级： dIIBT4 、 dIIBT5 。
12、防护等级： IP54。
五、技术参数：
1、输入信号：热电偶：K、E、J、B、S、T、N.热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；智能流量积算仪隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网的使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V；
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）＝50（Vmin-12），例如在额定工作电压24V时，智能流量积算仪负载电阻可在0-600Ω范围内选择使用。
六、工作环境：
1、环境温度-25-＋80℃（常规型）；
2、相对湿度：5%-95% ；
3、机械振动f≤50Hz，振幅≤0.15mm；
4、无腐蚀气体或类似的环境；
5、环境影响系数：δ≤0.05%/℃。
七、安装注意事项：
1、用于爆炸危险场所时，请注意防爆标志与防护等级；
2、安装的环境须***是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。
3、加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。
4、SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。
5、温度变送器使用六个月后需进行校验。
八、校验方法：
1、设备要求：数字电压表一台；
2、按系统连接方法接线；
3、根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；
4、按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；
5、按说明书技术指标进行测试，应符合技术要求。

九、测量范围：

十、选型编码：

十一、设计选用及订货须知：
1、特殊规格订货中经双方协商决定。
2、可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管。
3、如果有其他特殊要求请在订货时注明。
售后服务承诺：
1、我公司所售中伟温度变送器系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
