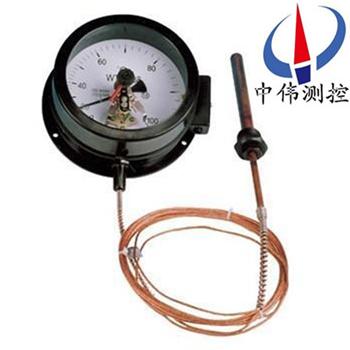

电接点压力式指示温度计

•

电接点压力式指示温度计适用于生产过程中较远距离的非腐蚀性液体或气体的测量，电接点型压力式温度计能在工作温度达到和超过给定值时发出电讯号。

一、产品概述：
WTZ-280系列电接点压力式指示温度计适用于测量对铜及铜合金不起腐蚀作用的液体、气体和蒸汽的温度，并且能在工作温度达到或超过给定值时发出信号，电接点压力式指示温度计也可以用来作温度调节系统内的电路接触开关。防腐型采用全不锈钢材料，适用于中性腐蚀的气体和液体介质的温度测量。

二、工作原理：
WTZ-280系列电接点压力式指示温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。当温包感受到温度变化时，密闭系统内饱和蒸气产生相应的压力，引起弹性元件曲率的变化，使其自由端产生位移，再由齿轮放大机构把位移变为指示值。
三、应用场合：
WTZ-280系列电接点压力式指示温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。适用于中性腐蚀液体和气体。

四、主要特点:
1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点；
2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能；
3、结构形式与************产品相同，可替代进口；
4、电接点远传。
五、技术参数：
1、时间常数： 15S （蒸汽型） 30S（气体型）
2、接点容量：10VA（无感） zui高工作电压：交流220V,接点为上、下限。
3、工作环境温度：- 10~+55 摄氏度
4、指示准确度：1.5（测量范围部分的要求）

六、外接线路参考：
WTZ（Q）-280型系列电接点温度计上下限电装置的接点容量为10VA无感，所以每个用户都要解决接点功率放大问题，为了方便用户，我们将具有抗振和灭弧效果的功放线路推荐如下
线路提示：该功放线路中的下限接点只要接触一次，线圈回路便进入自锁状态，也只有当上限接点动作一次，下限回路才退出自锁，从而实现保护电触头的要求。

七、参数对照表：

八、测量范围：

九、设计选用及订货须知：
1、订货时请注明型号，名称，测量范围，接头螺纹尺寸，精度等级。
2、如有特殊要求，请在订货时详细说明。
八、售后服务承诺：
1、我公司所售中伟压力式温度计系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
