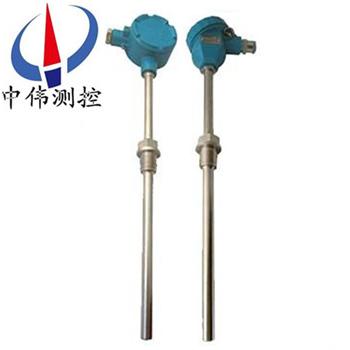

防爆热电偶

•

防爆热电偶可直接测量生产现场存在碳氢化合物等爆炸物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。通常和显示仪表、记录仪表、电子计算机的等配套使用。

一、产品概述：
WRN-240系列防爆热电偶是一种温度传感器，在化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、调节和控制。在化工厂，生产现场常伴有各种易燃、易爆等 化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合须***使用隔爆热电偶作温度传感器，本公司生产的隔爆型热电偶产品适用于温度组别区间内的具有爆炸性气体危险的场所内。
二、工作原理：
WRN-240系列防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
三、应用场合：
WRN-240系列防爆热电偶应用通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
四、主要特点：
1、 多种防爆形式，防爆性能好；
2、 压簧式感温元件，抗震性能好；
3、 测量范围大；
4、 机械强度高，耐压性能好。

五、技术参数：
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

六、安装方法：
1、首先应测量好热电偶法兰或者螺纹螺牙的尺寸,加工配套好法兰或者螺纹底座。
2、要根据法兰或者螺纹底座的尺寸,在需要测量的管道上开孔。
3、法兰或者螺牙座的焊接.把法兰座或者螺纹底座插入已开好孔内,把法兰座或者螺纹底座与被测量的管道焊接好。
4、把热电偶用螺栓紧固或者螺纹旋进已焊接好的螺纹底座。
5、按照接线图将热电偶的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过100℃范围.接线盒的出线孔应防因密封不良,水汽灰尘等沉积造成接线端子短路。

七、测量范围及基本误差限：

注：t为感温元件实测温度值（℃）热惰性级别

热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
八、选型编码：

例：防爆型热电偶，K型，I级，固定螺纹M27×2，隔爆等级dⅡBT4级,保护管316L长度450mm,插入深 度300mm。WRN-240，L×l=450×300，M27×2，dⅡBT4保护管316L。
七、设计选用及订货须知：
1、型号；
2、分度号；
3、 防爆等级；
4、精度等级；
5、安装固定形式；
6、保护管材质；
7、长度或插入深度。
