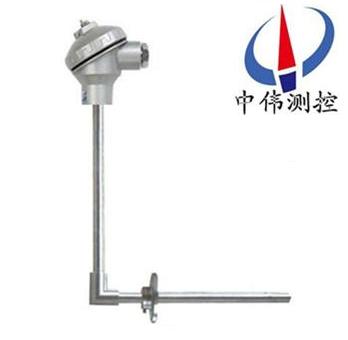

直角弯头热电偶

•

直角弯头热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种

一、产品概述：
WRN-530系列直角弯头热电偶适合于生产现场存在高温和有害气体对热电偶接线盒有影响，或不宜直接水平及垂直安装场合。直角热电偶采用90度的弯角，避免热电偶接线盒直接暴露在炉子的正上方，可以避免热电偶的温度误差。WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

二、工作原理：
WRN-530系列直角弯头热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
三、应用场合：
WRN-530系列直角弯头热电偶适用于生产现场存在高温和有害气体对热电偶接线盒有影响，或不宜直接水平及垂直安装场合。

四、主要特点：
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测温范围大；
4、机械强度高，耐压性能好。

五、技术参数：
1、电气出口：M20x1.5,NPT1/2；
2、精度等级：I 、 II；
3、防护等级：IP65；
4.公称压力：常压。

六、温度测量范围和允许误差：

注“t"为感温元件实测温度。

七、热响应时间：
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
八、热电偶公称压力：
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶zui小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100。
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻。

九、安装要求：

对于热电偶的安装；应注意热电偶的安装使用中的几个细节；有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电偶的安装部位和插入深度时要注意以下2点:
1、带有保护套管的热电偶有传热和散热损失,为了减少测量误差,热电偶应该有足够的插入深度。
a、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
b、假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电偶插入深度500mm即可。
c、对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是100毫米,那热电偶插入深度应选择50~100毫米（应考虑到安装底座或法兰的尺寸）。
d、对于高温高压和高速流体的温度测量（如主蒸汽温度）,为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm。
2、为了使热电偶的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶。

十、选型编码：

十一、设计选用及订货须知：
规格、型号、分度号 、温度范围 、长度、直径、连接方式、法兰标准、保护管材质。公司还可按样品或图纸定做各种特殊型号。
九、售后服务承诺：
1、我公司所售热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
