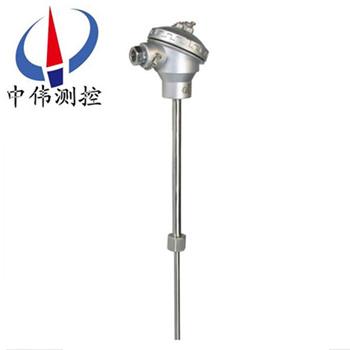

变径式热电偶
变径式热电偶可直接测量生产现场存在碳氢化合物等爆炸物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。通常和显示仪表、记录仪表、电子计算机的等配套使用。
Description：
一、产品概述：
WRN系列变径式热电偶在常规装配热电偶的基础上发展起来的结构改进型产品,它是在产品的测量端部分采用焊接小保护管的方法,将测量端部分的直径缩小到φ8～12mm,从而克服了常规装配产品热响应时间慢的缺点。热电偶是工业上***常用的温度检测元件之一。
二、工作原理：
WRN系列变径式热电偶是将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。
三、应用场合：
WRN系列变径式热电偶可直接测量生产现场存在碳氢化合物等爆炸物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。通常和显示仪表、记录仪表、电子计算机的等配套使用。
四、热电偶冷端的温度补偿：
由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的场所，连接到仪表端子上。须***指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。
五、优点：
1、测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。
2、测量范围广。常用的热电偶从-50~+1100℃均可边续测量，某些特殊热电偶***低可测到-269℃（如金铁镍铬）。
3、构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
六、技术参数：
1、电气出口：M20x1．5,NPT1/2；
2、连接尺寸：M20x1．5, NPT1/2；
3、防护等级：IP65；
4、隔爆等级：d‖BT4, d‖CT5。
七、热电偶的种类及结构形成：
(1)热电偶的种类：
常用热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指******标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准热电偶按IEC******标准生产，并指定S、R、B、K、N、E、J、T八种标准热电偶为统一设计型热电偶。
(2)热电偶的结构形式,为了保证热电偶可靠、稳定地工作，对它的结构要求如下：
① 组成热电偶的两个热电极的焊接须***牢固；
② 两个热电极彼此之间应很好地绝缘，以防短路；
③ 补偿导线与热电偶自由端的连接要方便可靠；
④ 保护套管应能保证热电极与有害介质充分隔离。
八、选型代码：
型号 | 类别 | 感温元件 材料 | 现场显示 | 安装固定 方式 | 接线 盒形式 | 保护 管直径 | 隔爆标志 | 内芯结构 | 保护管特征 | 说 明 |
W | 保护管变径式（中伟测控） | |||||||||
R | 热电偶 | |||||||||
Z | 热电阻 | |||||||||
M | 镍铬硅-镍铬{ N } | |||||||||
N | 镍铬-镍硅 { K } | |||||||||
E | 镍铬-铜镍 { E } | |||||||||
F | 铁-铜镍{ J } | |||||||||
C | 铜-铜镍{ T } | |||||||||
P | 铂 {Pt100} | |||||||||
C | 铜 {Cu50} | |||||||||
Y | 现场液晶显示 | |||||||||
1 | 无固定装置 | |||||||||
2 | 固定螺纹 | |||||||||
3 | 活动法兰 | |||||||||
4 | 固定法兰 | |||||||||
5 | 活络管接头式 | |||||||||
6 | 固定螺纹锥形式 | |||||||||
7 | 直形管接头式 | |||||||||
8 | 固定螺纹管接头式 | |||||||||
9 | 活动螺纹管接头式 | |||||||||
2 | 防喷式 | |||||||||
3 | 防水式 | |||||||||
4 | 防爆式 | |||||||||
0 | Ф16 | |||||||||
1 | Ф12 | |||||||||
| 2 | Ф20 | |||||||||
| N | 客户指定 | |||||||||
B | 隔爆 | |||||||||
无 | 普通元件 | |||||||||
K | 铠装元件 | |||||||||
5 | Ф5变经大小 | |||||||||
F | 客户指定 | |||||||||
W | R | N | 2 | 3 | 0 | K | 5 | 典型型号选型 |
注：1、热电偶I级按协议订货；
2、保护管材质为1Cr18Ni9Ti,其余材质根据协议订货。
九、设计选用及订货须知：
1、型号；
2、分度号；
3、精度等级；
4、保护管材质及形式；
5、长度或插入深度。
售后服务承诺：
1、我公司所售中伟热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
