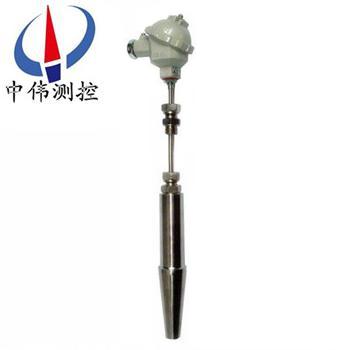

炉顶式热电偶

•

炉顶式热电偶外形常因需要而极不相同，但是它们的基本结构却大致相同，常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表，记录仪表和电子调节器配套使用。

一、产品概述：
WRN-0313T系列炉顶式热电偶是一种适用于电厂锅炉炉顶及其它须远距离、高压测温场合的测温装置。它电极由两根不同导体材质组成当测量端与参比端存在温差时就会产生热电势，工作仪表便显示出热电势所对应的温度值。炉顶热电偶外形常因需要而极不相同，但是它们的基本结构却大致相同，常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表，记录仪表和电子调节器配套使用。
二、工作原理：
WRN-0313T系列炉顶式热电偶是两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
三、应用场合：
WRN-0313T系列炉顶式热电偶适合于电厂锅炉炉顶及其它须远距离、高压测温场合。

四、主要特点：

1、装配简单、更换方便；

2、压簧式感温元件，抗震性能好；

3、测量范围大。

五、技术参数：
1、电气出口：M16×1.5；
2、连接尺寸：M16×1.5；
3、防护等级：lP65。

六、安装要求：

对于热电偶的安装；应注意热电偶的安装使用中的几个细节；有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电偶的安装部位和插入深度时要注意以下2点:
1、带有保护套管的热电偶有传热和散热损失,为了减少测量误差,热电偶应该有足够的插入深度。
a、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
b、假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电偶插入深度500mm即可。
c、对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是100毫米,那热电偶插入深度应选择50~100毫米（应考虑到安装底座或法兰的尺寸）。
d、对于高温高压和高速流体的温度测量（如主蒸汽温度）,为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm。
2、为了使热电偶的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶。

七、规格型号说明：

注：1、热电偶I级按协议订货；
2、保护管材质为1Cr18Ni9Ti,其余材质根据协议订货。
八、设计选用及订货须知：
1、型号；
2、分度号；
3、精度等级；
4、保护管材质及形式；
5、长度或插入深度。
售后服务承诺：
1、我公司所售中伟热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
