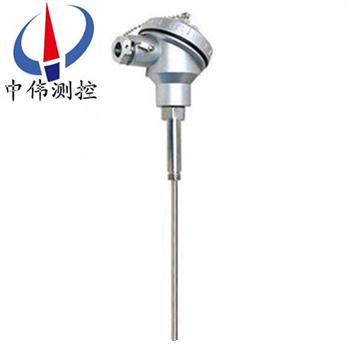

炉管刀刃热电偶

•

炉管刀刃热电偶采用刀刃式接头直接焊接于炉管表面，适用于石油工业炉管、塔壁表面温度测量。是炼油厂分镏塔必备测温装置。

一、产品概述：
WRNK-231D系列炉管刀刃热电偶采用刀刃式接头直接焊接于炉管表面，适用于石油工业炉管、塔壁表面温度测量。是炼油厂分馏塔必备测温装置。是氯碱行业的专用测温仪表。
二、工作原理：
WRNK-231D系列炉管刀刃热电偶是两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
WRNK-231D系列炉管刀刃热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
三、主要特点：
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测温范围大；
4、机械强度高，耐压性能好。
四、技术参数：
1、电气出口：M20x1.5,NPT1/2；
2、精度等级：I 、 II；
3、防护等级：IP65；
4、公称压力：10MPa。

五、安装方法：

1、首先应测量好热电偶法兰或者螺纹螺牙的尺寸,加工配套好法兰或者螺纹底座.

2、要根据法兰或者螺纹底座的尺寸,在需要测量的管道上开孔.

3、法兰或者螺牙座的焊接.把法兰座或者螺纹底座插入已开好孔内,把法兰座或者螺纹底座与被测量的管道焊接好.

4、把热电偶用螺栓紧固或者螺纹旋进已焊接好的螺纹底座.

5、按照接线图将热电偶的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过100℃范围.接线盒的出线孔应防因密封不良,水汽灰尘等沉积造成接线端子短路。

六、型号及规格表：

注：1、热电偶I级按协议订货；
2、 保护管其余材质根据协议订货。
七、设计选用及订货须知：
1、型号；
2、分度号；
3、精度等级；
4、保护管材质及形式；
5、长度或插入深度。
