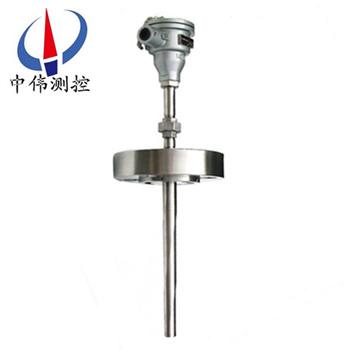

高温高压热电偶
高温高压热电偶适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
Description：
一、产品概述：
WRNG-430系列高温高压热电偶适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
二、工作原理：
WRNG-430系列高温高压热电偶是将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。
三、热电偶的种类：
WRNG-430系列高温高压热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指******标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准热电偶按IEC******标准生产，并指定S、R、B、K、N、E、J、T八种标准热电偶为统一设计型热电偶。
四、性能特点：
1、测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。
2、测量范围广。常用的热电偶从-50~+1100℃均可边续测量，某些特殊热电偶zui低可测到-269℃（如金铁镍铬）。
3、构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
五、技术参数：
1、电气出口：M20x1．5,NPT1/2；
2、连接尺寸：M20x1．5, NPT1/2；
3、防护等级：IP65；
4、隔爆等级：d‖BT4, d‖CT5；
5、公称压力：15-40MPa。
六、结构要求：
1、组成高温高压热电偶的两个热电极的焊接须***牢固；
2、两个热电极彼此之间应很好地绝缘，以防短路；
3、补偿导线与热电偶自由端的连接要方便可靠；
4、保护套管应能保证热电极与有害介质充分隔离。
七、保护管材质及选用：
材 质 | 使 用 温 度℃ | 特 点 及 用 途 |
1Cr18Ni9Ti | -200 — 800 | 具有高温耐蚀性，通常为一般耐热钢使用 |
304 | -200 — 800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
316 | -200 — 750 | 低碳含量，具有良好耐晶间通常作为耐热钢使用 |
316L | -200 — 750 | 超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用 |
310S | -200 — 1000 | 具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
GH3030 | 0 — 1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
八、套管形式选择：
法兰可选择900（ PN15 ）— 2500LB（ PN40 ）RJ等不同形式。
代 号 | N | M | D | d | D1 | D2 |
A | M20x1 ． 5（NPT1/2） | NPT1 ″ | Φ34 | Φ9 | Φ23 | Φ18 |
B | NPT11/4 ″ | Φ45 | Φ9 | Φ28 | Φ23 |
九、法兰标准代号：
标 准 代 号 | 文 件 编 号 |
中 国 国 家 标 准 | GB9112-9131-88 |
中国化工部标准 | HG20592-20635-97 （ HGJ44-76-91 ） （ HG5001-5028-58 ） |
中国机械部标准 | JB/T74-90-94 （ JB81-82-59 ） |
美 国 标 准 | ASME/ANSI B16 ． 5-88 |
德 国 标 准 | DIN 2628-2638-1975 |
日 本 标 准 | JIS2201-1796 |
十、型号及规格表：
型 号 | 分 度 号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规格 Lxl |
WRNG-430 WRN2G-430 | K | 0-800 | ＜ 180S | 1Cr18Ni9Ti | 380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
WREG-430 WRE2G-430 | E | 0-600 | |||
WRNG-440 WRN2G-440 | K | 0-800 | |||
WREG-440 WRE2G-440 | E | 0-600 |
注：1、热电偶 I 级按协议订货；
2、保护管其余材质按协议订货
3、型号 430 为防水式，型号440为隔爆式。
十一、设计选用及订货须知：
1、型号；
2、分度号；
3、精度等级；
4、保护管材质及形式；
5、法兰规格及形式；
6、长度或插入深度。
售后服务承诺：
1、我公司所售中伟热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
