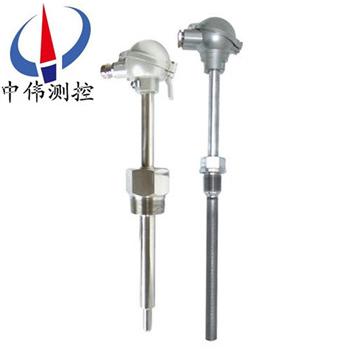

石油化工专用热电偶

•

石油化工专用热电偶保护管采用引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套保护管的强度和使用寿命，热套热电偶产品有五种不同结构和安装方式，用户可根据不同的温度，压力及蒸汽流速来选用。

一、产品概述：
WRN系列石油化工专用热电偶专业针对石油化工部门设计，可以直接测量－200℃－1600℃范围内液体、蒸汽和气体介质以及固体表面测温。
二、工作原理：
WRN系列石油化工专用热电偶是两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

三、应用场合：

WRN系列石油化工专用热电偶专业针对石油化工部门设计，可以直接测量-200℃－1600℃范围内液体、蒸汽和气体介质以及固体表面测温。

四、公称压力：
WRN系列石油化工专用热电偶一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。
五、主要特点：
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测温范围大；
4、机械强度高，耐压性能好。
六、技术参数：
1、电气出口：M20×1.5，NPT1/2；
2、连接尺寸：M20×1.5，NPT1/2；
3、防护等级：IP65磨头；
4、隔爆等级：dⅡBT4，dⅡCT5；
5、公称压力：15～40MPa。
七、温度范围及允差：

九、设计选用及订货须知：
1、型号；
2、分度号；
3、精度等级；
4、安装固定形式；
5、长度或插入深度。
售后服务承诺：
1、我公司所售热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
