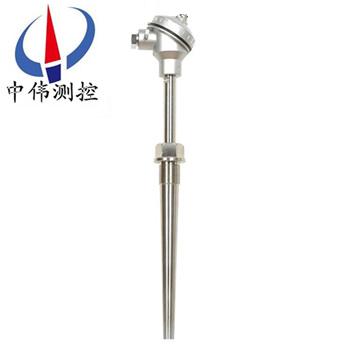

循环流化床专用耐磨热电偶

•

循环流化床专用耐磨热电偶具有使用寿命长、激变性能好、热传导系数高、抗氧化、抗热震、耐高温、耐腐蚀、耐冲刷、不结瘤、不结渣、安装使用方便等优点，可用于测量 600～1200℃的特种测温场合，是我国现在的

一、产品概述：
WRN-230NM系列循环流化床专用耐磨热电偶采用特种耐热和耐磨合金材料作为测量外保护管兼耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗 粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期 在0～1200℃之间进行温度测量，是冶金行业运用于高温、耐磨环境中十分理想的温度传感器。
二、工作原理：
WRN-230NM系列循环流化床专用耐磨热电偶的电极由两根不同导体材质组成。工作原理是两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。WRN型装配式热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
三、应用场合：
WRN-230NM系列循环流化床专用耐磨热电偶采用等离子喷漆技术、高铬铸铁和高温合金不同材料制成的耐磨保护管， 专门为高、中、低温耐磨环境的测量场合设计制造的主要适用于各种燃烧锅炉、硫化厂、高温炉、烧结炉、锻烘炉、能源回收系统、水泥高温系统、炉浆回收高温炉、煤汽化系统和高温循环硫化床等设备中的温度检测。
四、主要特点：
1、经过MVD处理的钨碳合金表面硬度达到洛氏HRC76（约为维氏1750，陶瓷等级）是普通不锈钢硬度的8倍。普通耐磨材质硬度在HRC60以下。
2、护套金属蠕变点高：1850~2050 ℃；熔点：2100 ℃，在高温燃烧1800 ℃以下不发生弯曲变形。
3、表面合金层与基材不锈钢生成一个整体，因此热膨胀系数和热脆性完全相同，不会在高温下发生开裂。
4、高温下生成的氧化物保护膜，有效防止了SO2等气体的氧化腐蚀。
五、技术参数：
1、绝缘电阻＞100MΩ（常温下）；
2、试验电压：500VDC；
3、电气出口：M20×1.5 NPT1/2；
4、连接尺寸：M27×2 NPT3/4；
5、防护等级：IP65；
6、精度等级：Ⅰ级；
7、法兰标准:美国标准 ASME/ANSIB116.5-88 德国标准 DIN2628～2638-1975。
六、耐磨保护管：
1、耐磨材料 测量范围℃ 公称压力MPa 保护管外径mm 选型代号；
2、等离子喷漆 0-800 ≦10 φ16、φ18、φ25、φ38 LM；
3、高铬铸铁 0-1150 ≦15 φ25、φ38 CM；
4、高温氏合金 0-1300 ≦20 φ18、φ25、φ28 KMA；
5、表面堆焊 0-1300 ≦20 φ18、φ25、φ28 T。
七、型号及规格表：

八、设计选用及订货需知：
1、注明型号、分度号、使用温度范围。
2、热电偶保护管直径、长度、材质等。
3、有紧固件、法兰装置的，需提供相关尺寸。
售后服务承诺：
1、我公司所售中伟热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
