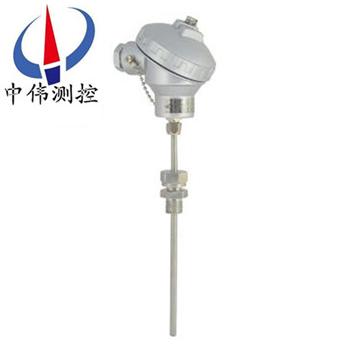

K型热电偶

•

k型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中广泛为用户所采用。不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中

一、产品概述：

WRN系列K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。是目前用量***大的廉金属热电偶，其用量为其他热电偶的总和。K型热电偶丝直径一般为1.2～4.0mm。正极（KP）的名义化学成分为：Ni：Cr=92：12，负极（KN）的名义化学成分为：Ni：Si=99：3，其使用温度为-200~1300℃。

二、工作原理：

WRN系列K型热电偶的工作原理是，两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。

K型热电偶的结构是，是由导体、高绝缘氧化镁、外套 1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。

三、应用场合：

WRN系列K型热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的变送器，通常和显示仪表、记录仪表和电子调节器配套使用，同时亦可作为装配式热电偶的感温元件。它可以直接测量名种生产过程中从 0~1300℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

四、主要特点：

1、检出(测温)元件热电偶是工业上***常用的温度检测元件之一。须***配二次仪表，其优点是：

① 测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。

② 测量范围广。常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶***低可测到-269℃（如金铁镍铬），***高可达+2800℃（如钨-铼）。

③ 构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

2、根据温度测量范围及精度，选用相应分度号的热电偶

使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

五、技术参数：

产品执行标准

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

热电偶***小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）

绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）

高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

铠装热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。

六、选型代码：

注：1、热电偶I级按协议订货；
2、 保护管其余材质根据协议订货。
七、设计选用及订货须知：
1、型号；
2、分度号；
3、精度等级；
4、保护管材质及形式；
5、长度或插入深度。
售后服务承诺：
1、我公司所售中伟热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
