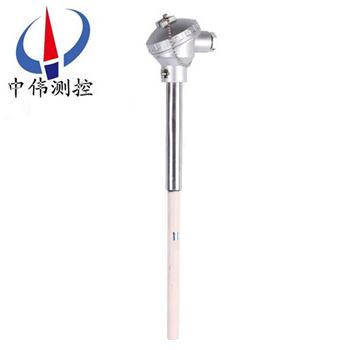

S型热电偶

•

S型热电偶（铂铑10-铂热电偶）为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单

一、产品概述：

WRP系列S型热电偶又叫单铂铑热电偶，它的分度号是S分度号，主要测量0~1600℃的介质的温度，是贵金属热电偶的一个范畴。正常使用在焦化厂、钢厂等高温使用的场合。在正常长期使用温度为800~1300℃左右时测量的精度***高，而在800℃以内的测温准确度不高，而长期使用温度在1300℃以上就很容易损坏热电偶，因此选择正确分度号的热电偶是保证温度测量准确度的重要因素。

二、工作原理：

S型热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

S型热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

三、应用场合：

WRP系列S型热电偶采用贵金属高纯铂金为负极，铂铑合金为正极，适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。

四、技术参数：

WRP系列S型热电偶是一种传统的测温元件，具有热电性能稳定、抗氧化性强，适宜在氧化性、惰性气氛中连续使用。长期使用温度为1600℃，短期使用温度为1800℃。其技术指标如下：

1、测温范围： 0~1800℃；

2、测温精度：< ± 0.5% t；

3、时间常数：≤180s；

4、绝缘电阻：5MΩ （20℃ 时）；

5、规格尺寸：500，750，1000，1200（mm）。

五、型号及规格：

型 号	分 度 号	测温范围℃	保护管材料	热响应时间	规 格
					直径	总长（L）插深I
WRP-130 WRP2-130	S	0-1600	高铝质 刚玉质	＜ 150S	Φ16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRP-131 WRP2-131	S	0-1600		＜ 150S	Φ25

六、测量温度及允差：

热电偶类别	代号	分度号	***高温度	测量温度	允许偏差△t℃
铂铑30-铂铑6	WRR	B	0~1800	0-1600	±1.5℃或±0.25%t
铂铑10-铂	WRP	S	0~1600	0-1300	±1.5℃或±0.25%t
镍铬-镍硅	WRN	K	0~1300	0-1100	±2.5℃或±0.75%t
镍铬-铜镍	WRE	E	0~800	0-800	±2.5℃或±0.75%t

七、选型代码：

W	R	规格					内容（江苏中伟）
		R					铂铑30-铂铑6
		P					铂铑10-铂
		N					镍铬-镍硅
		E					镍铬-铜镍 （镍铬-康铜）
		热  电  偶  材  料	-	1			无固定式装置式
				2			固定螺纹式
				3			活动式法兰
				4			固定法兰式
				5			活动法兰角尺形式
				6			固定螺纹锥形保护管式
				安装固定形式	2		防溅式
					3		防水式
					4		隔爆式
					接线盒形式	0	16mm保护管
						1	25mm保护管（双层套管）
						2	16mm高铝质管（单层套管）
						3	20mm高铝质管
						设计序号	□
W	R	□	-	□	□	□	□

八、设计选用及订货须知：
1.注明热电偶型号、分度号、使用温度。
2.热电偶保护管直径、长度。
3.紧固件、法兰装置，提供尺寸。
售后服务承诺：
1、我公司所售中伟热电偶系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
