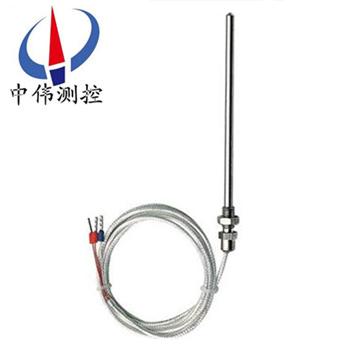

微型热电偶

•

微型热电偶适用于狭小场所的温度测量与控制。是纺织、涤纶等行业不可缺少的测量温度装置。

一、产品概述：
WRE系列微型热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、工作原理：
WRE系列微型热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

三、主要特点：
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测温范围大；
4、机械强度高，耐压性能好。
四、技术参数：
热电偶：II；
热电阻：A  B；
公称压力：常压。

五、安装要求：

对于热电偶的安装；应注意热电偶的安装使用中的几个细节；有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电偶的安装部位和插入深度时要注意以下2点:
1、带有保护套管的热电偶有传热和散热损失,为了减少测量误差,热电偶应该有足够的插入深度。
a、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
b、假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电偶插入深度500mm即可。
c、对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是100毫米,那热电偶插入深度应选择50~100毫米（应考虑到安装底座或法兰的尺寸）。
d、对于高温高压和高速流体的温度测量（如主蒸汽温度）,为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm。
2、为了使热电偶的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶。

六、型号及规格：

注热电偶I级、热电阻A级按协议订货。

七、设计及选型须知：
1、型号；
2、分度号；
3、精度等级；
4、安装固定形式；
5、长度或插入深度。
