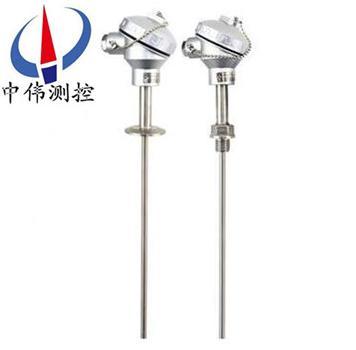

装配式热电阻

•

装配式热电阻作为温度测量传感器，通常显示仪表、记录仪和电子调节器等配套使用，根据******规定生产应符合IEC******标准分度号的Pt100铂热电阻和符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型

一、产品概述：
WZP-230系列装配式热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的.当被测介体中有温度剃度存在时,所测的温度是感温元件所在范围介质中的平均温度。尽管各种热电阻的外形差异很大，但是它们的基本结构却大致相似，一般有感温元件，绝缘套管、保护管、和接线盒等主要部分组成。
二、工作原理：
WZP-230系列装配式热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
WZP-230系列装配式热电阻由感温元件、外保护管、接线盒以及各种用途的固定装置组成，有单支和双支元件两种规格，保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证产品能安全地使用在各种场合。
三、应用场合：
WZP-230系列装配式热电阻作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体,蒸汽和气体介质以及固体表面的温度。
四、主要特点：
1、压簧式感温元件，抗振性能好；
2、测温精度高；
3、机械强度高，耐压性能好；
4、进口薄膜电阻元件，性能可靠稳定。
五、技术参数：
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常温绝缘电阻：
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
六、安装注意事项：
对于热电阻的安装；应注意热电阻的安装使用中的几个细节；有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作.要满足以下要求,在选择对热电阻的安装部位和插入深度时要注意以下2点:
1、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电阻应该有足够的插入深度:
a、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。
b、假如需要测量是烟道内烟气的温度,尽管烟道直径为1000mm,热电阻插入深度500mm即可。
c、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是100毫米,那热电阻插入深度应选择50~100毫米（应考虑到安装底座或法兰的尺寸）。
d、对于高温高压和高速流体的温度测量（如主蒸汽温度）,为了减小保护套管对流体的阻力和防止保护套管在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm。
2、为了使热电阻的测量端与被测介质之间有充分的热交换,应选择合理测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。

七、无固定装置式热电阻：

注：1、打“﹡”分度号作特殊规格订货；
2、型号120、121为防溅式接线盒，型号130、131为防水式接线盒。
固定螺纹式热电阻：

注：1、打“﹡”分度号作特殊规格订货；
2、公称压力：10MPa ；
3、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。
活动法兰式热电阻：

注：1、打“﹡”分度号作特殊规格订货；
2、型号320、321为防溅式接线盒，型号330、331为防水式接线盒。
固定法兰式热电阻：

注：1、打“﹡”分度号作特殊规格订货；
2、公称压力：2.5MPa；
3、型号420、421为防溅式接线盒，型号430、431为防水式接线盒。
固定螺纹锥形保护管式：

注：1、打“﹡”分度号作特殊规格订货；
2、公称压力：30MPa，流速≤80米/秒。
六、选型表：

十三、设计及订货须知：
1、型号；
2、分度号；
3、精度等级；
4、安装固定形式；
5、长度或插入深度。
