智能流量积算仪

•

智能流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

一、产品概述：

ZW-XMJA系列智能流量积算仪采用了自行研制开发、委托集成电路制造商定制生产孤专业集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量计算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统使本仪表******以下特色：

1.仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号任意切换。采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。

2.可设定四个报警输出，报警方法可达十种以上，并对报警参数进行监控。

3.两个显示窗，四位显示窗显示瞬时流量值，六位显示积算值，实际有效积算位为七位，也可九位显示积算仪。（可通过设置转换系数后查看）P型还具有外清零和内清零双重清零功能。

4.任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可以做到不让操作工查看。由用户自己设定的四个类别近百种级别的抗干扰模式，可适应各种环境干扰源。

5.可选加两路D/A输出口，可以对过程量进行光电隔离输出，以确保被控系统的安全可靠。可是供5V或24V两个恒压源输出，可满足大多数辅助功能的需求。

6.本仪表还可选加两路时间定时器，可对报警的时间、输出的时间等参数进行定时控制，以至可做成一个简单的批量控制器。

因此本仪表与普通式控制流量仪表相比，各项功能水平有一个相当大的提高与突破，其可靠性、稳定性参价格比，更适合于国情，对替代进口具有重要意义。

二、工作原理：

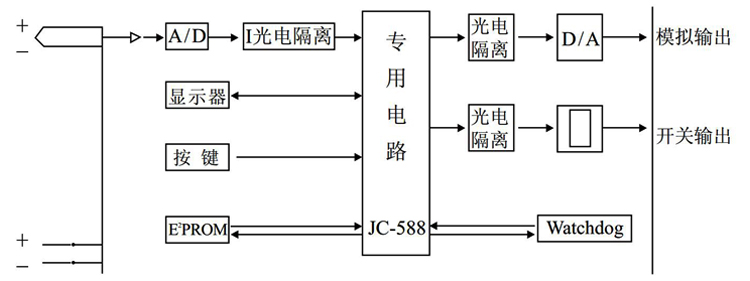

ZW-XMJA系列智能流量积算仪是由测量回路，数字面板表、调节器和电源四个部分组成。稳压电源将220V市电转换成稳定的直流电压作为其它部分电源。测量回路将流量变送器送来的信号(电压、电流等)经处理后，变为电压信号。该信号经过A/D转换后输送到JC-588专用中央处理器进行处理后，不仅要送到数字面板表，而且也要送到调节器，与设定值比较后按调节器，与设定值比较后按调节规律输出控制或报警信号。工作原理框图：

三、应用场合：

ZW-XMJA系列智能流量积算仪用于中小型工艺装置的温度、压力及其他参数的单回路控制。可应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

四、主要特点：

1、全范围自动温度、压力补偿运算，补偿方式任意设定；

2、线性积算、开方积算任意设定；

3、瞬时流量、累积流量、温度、压力多种参数显示；

4、小信号切除功能，切除范围0-5%可选；

5、的累积流量值可通过面板按键清零，清零操作可锁；

6、掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后长久保持；

7、xj****的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便。

五、技术参数:

1.测量精度：±0.5%FS+1字

2.调节控制精度：位式：±0.5%FS

3.报警功能：上限、廿限、上下限、下回差、双回差、OK方式、******值方式等

4.变送输出精度：±0.5%FS 负载能力：0-600Ω

5.输入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ 脉冲幅值：≥2.5V，频率范围 0.01-10000Hz

6.继电器接点容量：AC220V 2A

7.供电电源：AC220V≤6W AC110V DC24V

8.工作环境要求：温度：0-50℃、相对湿度：＜85%，无腐蚀性气体，允许低震动场合

六、仪表安装：

1.仪表安装前应检查仪表型号、分度号、测量范围与传感器是否一致。

2.仪表分别为横式和竖式两类，横式矩型、横式方形以及竖式矩形和竖式方式形等几种。

3.开孔尺寸：

a.横式152×76mm（见图a）

b.竖式76×152mm（见图b）

c.方形92×92（见图c）

七、选型表：
