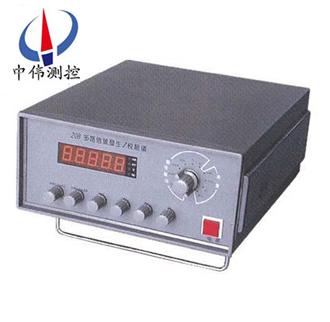

台式多路信号发生校验仪

•

台式多路信号发生校验仪是一种智能化的工业仪表校验仪，精度高，体积小，可用于工业仪表的现场调校，也可用于实验室仪器仪表的校准。功能强大，可模拟输出多种工业控制过程测控中所需的信号，同时也可测量这些工业控

一、产品概述：
ZW-Y200B系列台式多路信号发生校验仪可模拟各种工业过程仪表的 传感器和变送器，可同时输11路的标准信号，也可以测量一些过 程仪表 所产生的各种信号，因此适用于新一代自动化仪表、自动控制系统的调试和校验。配有24VDC输出以供调测二线制仪表之用，故使用了ZW-20B型台式多路信号发生校验仪后无需再配其它仪器就能轻松而准确地对多台仪表同时进行调试和检测。
二、广泛应用：
ZW-Y200B系列台式多路信号发生校验仪是一种智能化的工业仪表校验仪，精度高，体积小，可用于工业仪表的现场调校，也可用于实验室仪器仪表的校准。功能强大，可模拟输出多种工业控制过程测控中所需的信号，同时也可测量这些工业控制过程中产生的信号。
三、台式多路信号发生校验仪的主要特点：
1、提供了DC24V回路电源，直接调测二线制仪表；
2、准5位LCD显示；
3、高精度，0.05%；
4、自动量程，可有效地提高精度；
5、内置电池，一次充电可工作20小时（Ni-MH电池）；
6、频率测量的分辨力可达0.01Hz；
7、可显示20.000mA、5.0000V等5位读数。
四、台式多路信号发生校验仪的技术参数：
1、电流输出：***大20mA，4路独立，精度0.05级；
2、负载电阻：RL≤1500Ω（0-10mA） RL≤750Ω（0-20mA）；
3、毫伏输出：***大120mA，精度0.05级；
4、负载电阻：RL≥10K Ω 电压输出：***大6V，精度0.05级；
5、频率输出：F1，F2***大10000Hz，***大误差2Hz；
6、***大幅度：≈15V F3，F4***大1000.0Hz，***大误差0.2Hz ；
7、电阻输出：0-390Ω 电流测量：0-20mA，Ri=100Ω，精度0.05级；
8、毫伏测量：0-200mV，Ri=10M Ω，精度0.05级 ；
9、电压测量：0-20V，Ri=10M Ω，精度0.05级 ；
10、频率测量：0-20kHz；
11、灵敏度：Vp——p≥500mV，
12、精度：0.02%±1个字；
13、显示方式：4 1/2位超高亮LED显示；
14、使用温度：-10℃～50℃
15、环境湿度：≤95%相对湿度，无结露；
16、电 源：交流220V±10%，50Hz。
五、测量指标：

六、技术指标：

七质保期及售后服务：
ZW-Y200B系列台式多路式信号发生校验仪产品质保期为十二个月，终身维护。质保期内非人为损坏，免费维修，超过质保期，维修服务只收取工本费和托运费。对新用户首次使用，一般凭菜单功能提示即可操作，确有技术困难时，可致电本公司技术部给予解答.必要时公司可派工程师前往现场指导。
