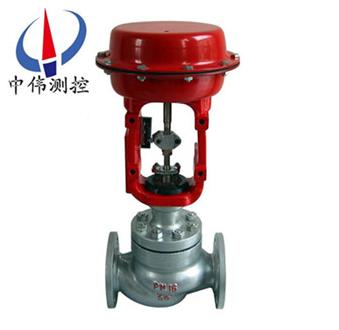

套筒单座调节阀
套筒单座调节阀是一种高性能的单座调节阀，适用于高压差产生闪蒸空化的场合，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀体，流体通道呈S流线型，压降损失小，流量大、可调范围广。阀芯导向面积大，抗振性好。调节
Description：
一、简介说明：
HSC系列套筒单座调节阀是一种高性能的单座调节阀，适用于高压差产生闪蒸空化的场合，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀体，流体通道呈S流线型，压降损失小，流量大、可调范围广。阀芯导向面积大，抗振性好。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。
二、套筒单座调节阀技术参数和性能：
阀 体
型 式:直通单座套筒式铸造球型阀
公称通径:40～200mm
公称压力: ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式: 法兰式:FF、RF、RJ和LG
标准按JISANSIB16.5;JIS B2201
JB/T79.1 PN1.6MPa，JB/T79.2凹凸面
焊接式: 嵌接焊SW(40～50mm)
对接焊BW(65～200mm)
材料: HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo
SCPH21SCPH61Ti
上阀盖: 常温型(P):-17～+230℃
伸长I型(E1):-45～+17℃，
+230～+566℃
伸长工Ⅱ型(E2):整体式(E2Ⅰ):-100～-45℃
焊接式(E2W):-196-100℃
压盖型式: 螺栓压紧式
填料: V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填
料，石棉编织填料。
阀内组件：
阀芯型式:单座套筒式柱塞阀芯
流量特性:等百分比(%)和线性(L)(金属阀座)
套筒形式:分离式套筒
材 料:(17-4PH、0Crl7Ni12Mo2)
套筒单座调节阀执行机构：
型式: HA多弹簧式薄膜执行机构
膜片材料: 乙丙橡胶夹尼龙
弹簧范围: 0.02～0.10，0.08～0.24MPa
供气压力: 0.14，0.16，0.28，0.40MPa
气源接头: Rc 1/4
环境温度: -30～+70℃
阀作用型式: 气-开式或气-关式
备 注: 该阀也可配用VAS和VP执行机构
附 件: 定位器、手轮机构、气动阀位传送器
性 能
泄漏量: 符合标准ANSI B16.104IV级，小
于额定Cv的0.01％
回 差: 3％(不带定位器);1％(带定位器)
线 性: ±5％(不带定位器);±1％(带定位器)
备 注: 采用标准的V型聚四氟乙烯填料 仪表
可调范围: 50:1
三、套筒单座调节阀的值和行程：
阀芯型式 | 阀座和流量特性 | 额定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
柱塞阀芯 | 金属阀座 | 等百分比（%） | 14.3mm | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
线性（L） | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
软阀座 | 等百分比（%） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
线性（L） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
公称通径 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。
四、套筒单座调节阀的允许压差：
执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | |||||||||
额定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
DKA1D | 1.4 | 0.2～1.0 | 有或无 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
1.6 | 0.2～1.0 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 28 | 21 | 13 | |
100 | 100 | 100 | 84 | 84 | 52 | 52 | |||||||
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | 40* | 40* | 40* | 40* | 39 | |
100 | 100 | 84 | 84 | ||||||||||
DKA2D | 1.4 | 0.2～1.0 | 有或无 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
100 | 62 | 62 | |||||||||||
1.6 | 0.2～1.0 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 25.2 | |
100 | 100 | 100 | 100 | 100 | 100 | 54 | |||||||
4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 40* | 40* | 40* | |
100 | 100 | 75 | |||||||||||
B.气-开式阀
执行机构 | 供气压力 | 弹簧范围 | 定位器 | 允许压差 | |||||||||
额定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
DKA1R | 1.4 | 0.2～1.0 | 有或无 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
2.8 | 0.8～2.4 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 39 | 29 | 18 | |
100 | 100 | 100 | 100 | 100 | 72 | 72 | |||||||
DKA2R | 1.4 | 0.2～1.0 | 有或无 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
100 | 62 | 62 | |||||||||||
2.8 | 0.8～2.4 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 35 | |
100 | 100 | 100 | 100 | 100 | 100 | 76 | 56 | ||||||
注:1.***大允许压差不超过ANSI B16.34或JIS B2201标准规定的***大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.灰底框内数字表示阀配用标准规格执行机构。
五、法兰距 mm：
称通径 | A | ||||||||||
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 沟槽型嵌入型 | JIS 30K沟槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注：法兰距符合IEC534-3标准。
六、外形尺寸 mm：
执行机构 | H | φB | C | E | |||
常温型P | 伸长Ⅰ型E1 | 伸长Ⅱ型E2I | 伸长Ⅱ型E2W | ||||
DKA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
DKA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
重量 Kg
七、法兰连接：
公称通径 | 执行机构 | ANSI 125、150 JIS 10K | ANSI 300、600 JIS 16、20、30、40K | ||||||
常温型 （P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型 （E2W） | 常温型 （P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型 （E2W） | ||
20、25 | SDA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
SDA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
八、焊接连接：
公称通径 | 执行机构 | 常温型（P） | 伸长Ⅰ型（E1） | 伸长Ⅱ型（E2I） | 伸长Ⅱ型（E2W） |
20、25(SW) | SDA1D、R | 14 | 16 | 19 | 24 |
SDA2D、R | 21 | 23 | 26 | 31 |
设计选用及订货须知事项：
1、产品型号与名称；
2、公称通径DNmm；
3、公称压力；
4、流量特性要求；
5、阀体材质及阀内件材料；
6、介质种类和温度范围；
7、阀前后压力(压差) ；
8、密封形式；
9、配套附件。
