电动直通双座调节阀

•

电动直通双座调节阀具有动作灵敏、能源取用方便、信号传输迅速等特点。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

一、简介说明：
ZAZN系列电动直通双座调节阀由DDZ型系列直行程电动执行机构和直通双座阀两部分组成。以单相交流220V电源为动力，接受0～10mA 或4-20mA直流信号,自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
二、广泛应用：
ZAZN系列电动直通双座调节阀采用双导向结构，配用9610L系列电子式直行程电动执行机构。电动直通双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性准确、拆装方便等优点。广泛应用于准确控制气体、液体、蒸汽等介质的确工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合。
三、允许误差：
标准组配的电动直通双座调节阀考虑到介质对阀芯、阀座的冲蚀和高压差引起的噪声、振动，一般情况下，阀的压差不应超过1MPa，如压差较高，则应采取相应的工艺措施。
四、主要零件材料：
1、阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti；
2、阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊；
3、填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管；
4、垫　　　片：聚胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片；
5、阀杆、推杆：2Cr13、1Cr18Ni9Ti；
6、衬　　　套：2Cr13。
五、主要技术参数：

六、主要技术性能指标：

七、阀门材料和适用温度范围：

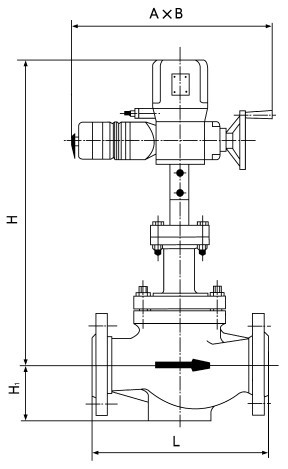

八、外形尺寸：


设计订货及选型须知事项：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
