链轮对夹式刀型闸阀

•

链轮对夹式刀型闸阀闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。超短结构长

一、闸阀概述：

PZL43系列链轮对夹式刀型闸阀闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。

二、适用场合：

PZL43系列链轮对夹式刀型闸阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃型闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

三、链轮对夹式刀型闸阀产品特点：
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物
四、链轮对夹式刀型闸阀技术参数：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb；
公称通径：DN50-1200mm NPS 2"-20"；
适用温度：-38-+650℃（具体温度范围视密封副材质和介质性质而定）；
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS；
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M ；
密封型式：硬密封、软密封；
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）；
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等；
配套附件：安装法兰。
五、安装与使用：
1、安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2、各连接部位螺栓，要求均匀拧紧；
3、检查填料部位要求压紧，既保证填料的密封性，又要保证插板开启灵活；
4、用户在安装阀门前须***校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5、用户在安装阀门时，须***弥留阀门驱动的必要安装空间；
6、驱动装置的接线须按线路图进行；
7、阀门须***定期保养，不得随意碰撞及挤压，以免影响密封性能．
六、主要性能规范：

七、主要零部件材质：

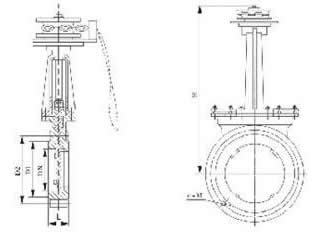

八、外型构造图及主要外形及连接尺寸(mm)

九、订货须知：
1、订货前请认真了解本产品—链轮对夹式刀型闸阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的中伟测控zj****为您审核把关。
3、订购刀型闸阀时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话，开户行，帐号及代表人。
4、订购所有本公司产品均实行现款提货或款到发货。
十、验货（卸货）须知：
1、仔细对照与 订购时的产品（链轮对夹式刀型闸阀）是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们须***同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
