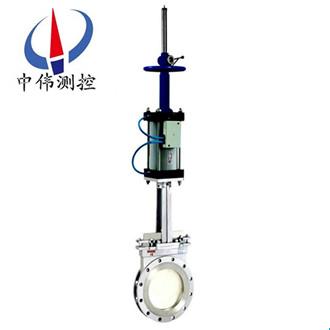

双驱动气动刀型闸阀

•

双驱动气动刀型闸阀、浆液、插板阀是生产过程中自动化控制阀门的品种之一。由直行程活塞式气动执行器和刀型阀结构组成，通过配用电磁阀可完成二位切断控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要

一、简介说明：
SPZ673系列双驱动气动刀型闸阀、浆液、插板阀是生产过程中自动化控制阀门的品种之一。由直行程活塞式气动执行器和刀型阀结构组成，通过配用电磁阀可完成二位切断控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材料。特别适合造纸行业、化工、煤炭、污水、制糖等行业在管路上作调节或截断流体控制。
二、SPZ673双驱动气动刀型闸阀特点：
1．刀形、浆液闸阀有暗杆和明杆两种；有单面密封结构和双面密封结构，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，密封圈采用平面浮动式，球弧浮动式金属密封结构，闸板与金属阀座之间是无间隙启闭，对松软物料如纤维、纸浆、木浆具有很大的剪切力及自洁功能，同时具有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。
2．阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，阀板材质选用不锈钢、精磨抛光处理可获得理想密封效果。设计紧凑、占据空间小、重量轻、易于安装、耐磨损、不沾渣防堵措施完善、便于维修、使用寿命长。
3. 刀形、浆液闸阀内部可制成V形、三角形、U形通道。V型闸板可作为调节控制使用，连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚***脂、增强聚四氟乙烯软密封。
4．采用活塞式气动执行器，以压缩空气为动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，将此压力作用在活塞上产生推力，并使推杆位移，实现直线运动。
5. 适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。适用温度；软密封：（四氟乙烯≤150℃）、（聚***脂≤80℃），硬密封：≤425℃。工作压力：0．6～1．6MPa，公称通径：DN40~DN900mm。
三、双驱动气动刀型闸阀技术参数：
品牌/型号：中伟测控SPZ673 SPZ673F SPZ673H SPZ673W。
主体材料：铸钢，不锈钢。
适用介质：糖桨，纸桨，污水，煤矿，灰，渣水混合物等介质。
材质：铸钢，不锈钢。
密封形式：软密封，硬密封。
标准：国标，美标。
外形：中型。
流动方向：单向。
零部件及配件：定位器。
用途：排污。
类型(通道位置)：二通式。
连接形式：对夹，法兰。
公称通径：DN50-DN1200（mm）。
驱动方式：双驱动气动。
压力环境：常压。
工作温度：常温℃。
传动方式：双驱动连接方式：对夹7法兰4形式；
明杆平行式单闸板3密封面或衬里材料：橡胶X 四氟F。
四、双驱动气动刀型闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
五、主要性能规范：

六、主要零部件材质：

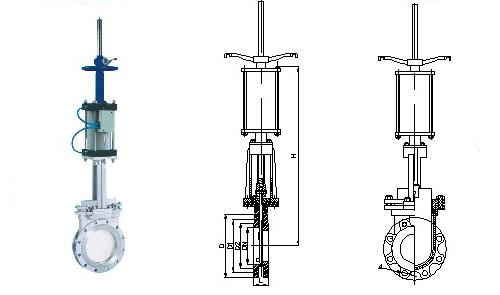

七、构造图及主要外形及连接尺寸(mm)：

八、订货须知：
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
2、结构长度、连接形式 公称直径、全通径、缩径、管道尺寸 、运用介质及温度、压力范围 、实验、检验标准及其他要求
3、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
4、本场可根据客户特殊要求配置各类驱动装置。如有需要，请联系我司技术部。
5、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由一中伟技术部为您审核把关。
