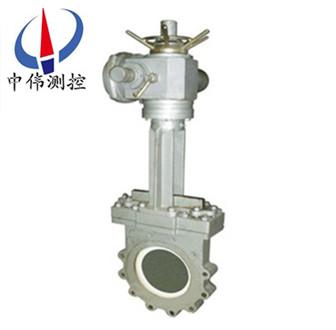

电动耐磨刀型闸阀

电动耐磨刀型闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电

Description：

一、闸阀概述：
PZ973H系列电动耐磨刀型闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。
二、电动装置参数：
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。
三、电动耐磨刀型闸阀特点：
1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50～900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得理想密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚***脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度：
软密封(PTFE)：-40℃～180℃
碳素钢：-29℃～425℃
不锈钢：-40℃～1100℃
铬钼钒钢：≤550℃
工作压力：0．6～1．6MP
四、电动耐磨刀型闸阀材料说明：
代号零件名称材质说明
名称牌号
1 圆螺母优质碳素钢25；
2 手轮灰口铸钢 HT200；
3 轴承压盖优质碳素钢35；
4 阀杆螺母铝青铜 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 铝黄铜 ZCuZn25A16Fe3Mn3；
5 轴承 — 51110；
6 阀杆不锈钢 304、316、2Cr13；
7 支架碳素钢、不锈钢 WCB、CF8等；
8 闸板不锈钢 304、316、304L、316L、2Cr13；
9 螺栓螺母优质碳素钢 35；
10 填料压盖碳素钢 WCB；
11 填料柔性石墨盘根石棉根增强四氟纤维盘根— ；
12 阀体碳素钢、不锈钢 WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不锈钢。
五、电动耐磨刀型闸阀技术指标：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.76	≤100℃-425℃ ≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物

六、阀门零部件材料：

阀体、上盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

七、主要外形及连接尺寸(mm)

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	, 197	16-M20	DZ45 <, td="">
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

八、订货须知：
1、订货前请认真了解本产品—刀型闸阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的中伟测控zj****为您审核把关。
3、订购刀型闸阀时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话，开户行，帐号及代表人。
4、订购所有本公司产品均实行现款提货或款到发货。
九、验货（卸货）须知：
1、仔细对照与订购时的产品（刀型闸阀）是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们须***同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
