手动对夹式刀型闸阀

•

手动对夹式刀型闸阀采用刀型闸板具有良好的剪切作用，***适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀具有多种阀座可供选择，并且可依据现场控制需求，配备电

一、产品介绍：
PZ73H系列手动对夹式刀型闸阀采用刀型闸板具有良好的剪切作用，***适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。
二、应用范围：
PZ73H系列手动对夹式刀型闸阀适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。
三、结构特点：
PZ73H系列手动对夹式刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
闸板有两个密封面，***常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
四、标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
五、主要性能要求：

六、PZ73系列手动刀式闸阀，PZ73系列手动刀闸阀，手动浆液刀闸阀，PZ73型手动排渣刀闸阀主要零部件材质：

七、PZ73系列手动浆液刀式闸阀，手动刀型闸阀，手动沙浆刀型闸阀，煤渣手动刀型闸阀

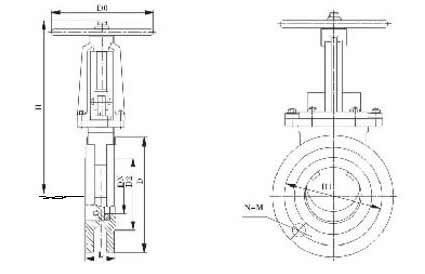

手动刀型闸阀的构造图及主要外形及连接尺寸(mm)：

八、设计订货须知：
1、订货前请认真了解本产品—刀型闸阀，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的中伟测控zj****为您审核把关。
3、订购刀型闸阀时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话，开户行，帐号及代表人。
4、订购所有本公司产品均实行现款提货或款到发货。
九、验货（卸货）须知：
1、仔细对照与 订购时的产品（刀型闸阀）是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们须***同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
