弹簧式双联安全阀

双联弹簧式安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成,适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。

Description：

一、产品简介：
A38Y、A43H、A37H系列双联弹簧式安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成,适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。
二、双联弹簧式安全阀产品特点：
1、全启式结构，排量大；
2、阀瓣处设有反冲盘部件；
3、带提升扳手可定期检验阀门开启的灵活性；
4、整定压力偏差小，可达±3%；
5、启闭压差≤15%；
6、选用优质的弹簧钢，保证弹簧的寿命和稳定性；
7、平面结构的阀瓣和阀座易于维修和重新加工。

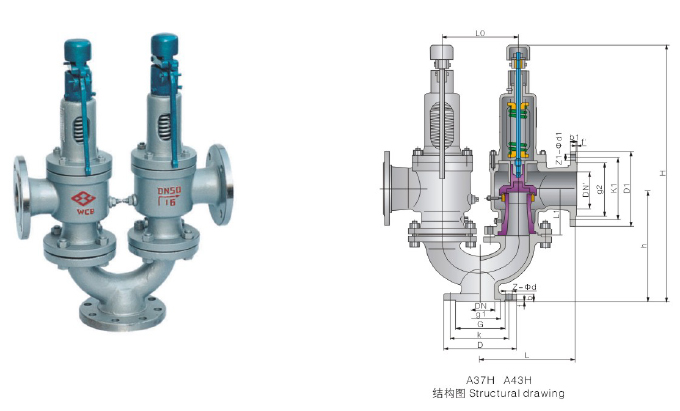

三、双联弹簧式安全阀结构图：

四、双联弹簧式安全阀适用范围于组合情况：
弹簧式双联安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。连接法兰标准按JB/T......94的系列1A38Y、A43H、A37H型双联安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成，其公称通径系列指Y型接头进口通径，其组合情况如下表：

A43Y双联式安全阀	相应配套的A47Y安全阀
50	32×2
80	50×2
100	80×2
125	100×2
150	125×2

A38Y双联式安全阀	相应配套的A48Y安全阀
50	32×2
80	50×2
100	65×2
150	100×2

A37Y双联式安全阀	相应配套的A47Y安全阀
50	32×2
80	65×2
100	80×2
125	100×2
150	125×2

五、双联弹簧式安全阀外形尺寸和连接尺寸：

型号	通径	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g2	b1	f'	Z1-?d1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188	176	28	3	4.5	8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A38Y-16C	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		20	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	293	140	<, span="" style="PADDING-BOTTOM: 0px; MARGIN: 0px; PADDING-LEFT: 0px; PADDING-RIGHT: 0px; COLOR: rgb(105,105,105); PADDING-TOP: 0px">265	265	921
	150	80	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-25	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		22	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-40	50	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097

六、订货须知：
1、①双联弹簧式安全阀产品名称与型号②双联弹簧式安全阀口径③双联弹簧式安全阀是否带附件以便我们的为您正确选型④双联弹簧式安全阀的使用压力⑤双联弹簧式安全阀的使用介质的温度。
2、若已经由设计单位选定中伟公司的双联弹簧式安全阀型号，请按双联弹簧式安全阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的中伟公司zj****为您审核把关。
