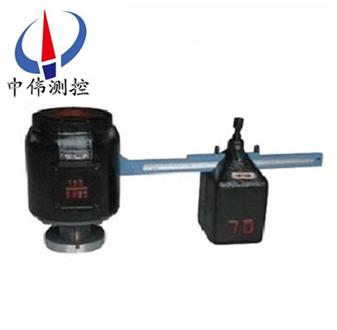

单杆安全阀
单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许***高值。介质可为蒸汽、空气各种单杠杆安全阀GA41H型都应垂直安装。出口处应无阻力，避免产生受压现象。在安装前应专门测试，并检查其官
Description：
一、GA41H型单杠杆安全阀产品概述：
GA41H、A51H型单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许***高值。介质可为蒸汽、空气。
二、GA41H型单杠杆安全阀安装说明：
1、各种单杠杆安全阀GA41H型都应垂直安装。
2、单杠杆安全阀GA41H型出口处应无阻力，避免产生受压现象。
3、单杠杆安全阀GA41H型在安装前应专门测试，并检查其官密封性。
4、对使用中的单杠杆安全阀GA41H型应作定期检查。
三、GA41H型单杠杆安全阀主要零部件材料表：
序号 | 零件名称 | 材料 |
1 | 阀体 | WCB |
2 | 阀座 | 2Cr13 |
3 | 调节圈 | 2Cr13 |
4 | 阀瓣 | 2Cr13 |
5 | 导向套 | 2Cr13 |
6 | 阀盖 | ZG230-450 |
7 | 杠杆 | 碳钢 |
8 | 重锤 | 铸铁 |
9 | 法兰 | 35/35CrMoA |
10 | 密封面材料 | 堆焊D507 |
四、GA41H型单杠杆安全阀主要外形连接尺寸表：
公称压力 | 公称通径 | 尺寸 | |||||||||||||||
do | L | L1 | D | K | g1 | f | b | z-ød | DN' | D1 | K1 | g2 | b1 | f' | z-ød1 | ||
1.6 Mpa | 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | |
40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | |
100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | |
150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | |
200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | |
注：PN2.5、PN4.0MPa尺寸参照A41H-25/40C型尺寸表。
五、订货须知：
一、①单杠杆安全阀产品名称 ②单杠杆安全阀型号 ③单杠杆安全阀规格口径 ④单杠杆安全阀公称压力 ⑤单杠杆安全阀阀体材质 ⑥单杠杆安全阀连接方式 ⑦单杠杆安全阀传动方式 ⑧单杠杆安全阀工作温度 ⑨单杠杆安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
，当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的中伟zj****为您审核把关。
