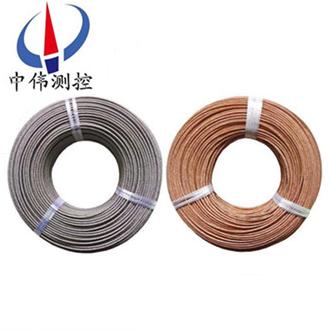

高温补偿导线

•

高温补偿导线适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、

一、导线简介：
高温补偿导线的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。热电偶高温补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样，护套材料有聚氯乙烯，氟塑料，低烟低卤聚氯乙烯及无碱玻璃丝几种，进口优质氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。
高温补偿导线使用温度可以在—60—260℃，属于当代国内xj****水平。系列产品主要应用于各种测温装置上，型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。
二、执行标准：GB/T4989/94等效采用IEC584.3、
三、用途范围：
高温补偿导线适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。使用温度在-60～260℃，属******xj****水平。
三、使用条件：
(1) 工作温度：耐热用：***高200℃和260℃两种；
一般用：***高70℃和105℃两种。
(2) ***低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；
聚氯乙烯绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。
(3) ***小弯曲半径：聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。
四、高温补偿导线使用特性：

五、产品代号及含义：

六、技术指标：
1、型号、合金丝材料和绝缘颜色

2、使用分类的护层颜色

七、交货要求：
根据双方协议允许任何长度交货，长度计量误差为±0.5%。
八、订货须知：
订货时务必注明产品名称、型号、对数、耐温等级、屏蔽型式、数量等。
